量子芯片是量子計算機的 “大腦”，其核心地位堪比傳統計算機的中央處理器（CPU）。但與傳統芯片依靠 “0”“1” 經典比特運算不同，量子芯片通過 “量子比特（Qubit）” 的量子力學特性實現計算 —— 這一特性的實現，離不開電子束光刻技術的精準支撐。本文將從量子比特的本質出發，解析其與電子束光刻的關聯，并探討混合光刻技術如何破解量子芯片批量化難題。

一、量子比特：量子計算的 “最小單元”

傳統芯片（如 CPU、GPU）的晶體管雖已縮小至納米級，但核心仍是 “大量電子群體運動”；而量子芯片的核心 ——量子比特，則依賴單個或少數電子、光子的量子狀態（疊加、糾纏）工作，是量子計算的基本單位。

1.量子比特的核心特性

與經典比特 “非 0 即 1” （類似硬幣落于地面非正即反）的固定狀態不同，量子比特具有三大獨特屬性，正是這些屬性賦予了量子計算的優勢：

疊加態：量子比特可同時處于 | 0〉和 | 1〉的線性疊加狀態，類似 “硬幣直立高速旋轉時，既是正面也是反面”。這種特性讓量子計算機能同時求解多個可能解，具備強大的并行計算能力。

糾纏態：兩個量子比特可形成 “糾纏”—— 即使相隔遙遠，一個量子比特的狀態變化會瞬間影響另一個，如同 “兩個硬幣旋轉時狀態完全同步”，讓量子計算實現高度協同操作。

可調控性：通過外部信號（如電磁場）可改變量子比特的狀態，類似 “用手拍停旋轉的硬幣”；同時需長時間保持狀態穩定，避免環境噪聲（如溫度、電磁干擾）破壞量子態。

2. 約瑟夫森結：實現量子比特的 “關鍵元件”

要滿足量子比特的 “穩定疊加、可調控、抗噪聲” 需求，約瑟夫森結成為超導量子比特的核心選擇。其結構為 “超導體 - 絕緣體 - 超導體（S-I-S）”，具體構成如下（參考結構示意圖）：

基底：灰色的 Al?O?（氧化鋁）；

下層超導體：藍色的鋁層（100 nm 寬、50 nm 厚）；

絕緣層：紫色的 Al?O?（100 nm 寬、僅 2 nm 厚，極薄的絕緣層是關鍵）；

上層超導體：與下層鋁層對應，形成 “夾著絕緣層” 的結構。

約瑟夫森結的工作原理的核心是 “電荷量子化”：極薄的絕緣層讓電子對在結兩側的分布呈現離散狀態，通過外加電壓可調控結上的電荷數 —— 將 “電荷為 0” 定義為 | 0〉態，“電荷為 1” 定義為 | 1〉態，從而實現量子比特的精準控制。

圖1 超導約瑟夫森結的物理結構

二、電子束光刻：約瑟夫森結加工的 “必選項”

約瑟夫森結對尺寸精度的要求極高：核心區域（兩超導體夾絕緣層的部分）通常為亞微米（<1μm）甚至納米級（如 100 nm×100 nm），任何微小的結構缺陷或尺寸偏差，都會直接破壞量子態、導致計算錯誤。而傳統光學光刻（如紫外光刻）無法滿足這一需求，電子束光刻技術成為唯一選擇。

1.電子束光刻的三大核心優勢

電子束光刻是一種 “直寫式” 光刻技術，通過聚焦電子束在光刻膠上直接繪制圖形，相比傳統光學光刻，其優勢恰好匹配約瑟夫森結的加工需求：

極致分辨率：光學光刻受 “光衍射” 限制，分辨率難以突破 100 nm；而電子束無衍射問題，可輕松實現納米級線寬，精準刻寫約瑟夫森結的納米級核心區域。

無需掩模版，靈活性高：傳統光學光刻需制作昂貴的物理掩模版（一套掩模版成本數十萬甚至上百萬），且修改設計需重新制作；電子束光刻可直接修改設計并 “直寫”，在科研開發、原型驗證階段能大幅縮短周期、降低試錯成本。

對準精度高：超導量子器件多為多層結構（如約瑟夫森結的上下電極、連接線路），層與層需精準對齊。電子束光刻系統的對準精度可達納米級，確保結區與電極、線路完美連接，保障器件性能穩定。

2. 約瑟夫森結的加工流程

電子束光刻在約瑟夫森結制備中承擔 “圖案化定義” 的核心角色，完整加工流程如下（參考工藝示意圖）：

襯底預處理：清潔 Al?O?基底，去除表面雜質；

涂膠：在襯底上均勻涂抹光刻膠（抗蝕劑）；

電子束曝光：用聚焦電子束在光刻膠上刻寫約瑟夫森結的圖案；

顯影：去除曝光后的光刻膠，露出需沉積金屬的區域；

傾斜蒸鍍：通過傾斜角度蒸鍍鋁（形成上下超導體）和 Al?O?（形成絕緣層）；

剝離：去除剩余光刻膠，留下完整的約瑟夫森結結構。

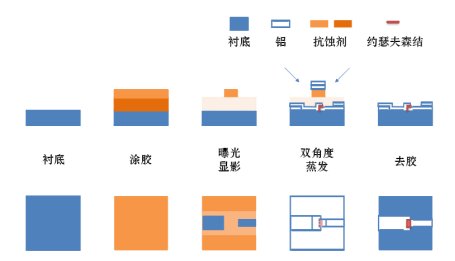

圖2 約瑟夫森結的加工流程

三、混合光刻技術：破解量子芯片 “批量化難題”

電子束光刻雖精度高，但存在一個關鍵短板 ——曝光速度慢、加工時間長（直寫式需逐點繪制，一次只能加工少量器件），這嚴重限制了量子芯片的批量化生產和研發迭代。

1.混合光刻的核心邏輯

量子芯片的結構中，約瑟夫森結的面積占比極?。ㄍǔ２蛔?1%），其余多為大尺寸結構（如金屬連線、電極墊），這些結構對精度要求較低（微米級即可）?；诖?，混合光刻策略應運而生：

核心精細結構（約瑟夫森結）：采用電子束光刻，保障納米級精度；

非核心大尺寸結構（金屬連線、電極墊）：采用傳統光學光刻（如紫外光刻、DMD 無掩膜光刻），利用其 “高速大面積曝光” 的優勢提升效率。

這種策略既保留了電子束光刻的精度優勢，又通過光學光刻提高了整體加工效率，同時降低了成本（減少電子束光刻的使用時間，避免光學光刻的掩模版浪費）。

2. 澤攸科技的混合光刻實踐

圖3 澤攸科技ZEL304G電子束光刻機

作為同時擁有電子束光刻（ZEL304G）和光學光刻（ZML10A 無掩膜光刻機）技術的企業，澤攸科技已實現混合光刻工藝的落地，具體流程如下：

光學光刻環節：勻膠→DMD 曝光（刻寫大尺寸結構）→顯影→金屬沉積（連線、電極墊）→剝離；

二維材料轉移：將二維材料（如石墨烯，用于優化器件性能）轉移至目標區域；

電子束光刻環節：再次勻膠→電子束曝光）→顯影→金屬沉積 →剝離；

樣品清洗：去除殘留雜質，完成器件加工。

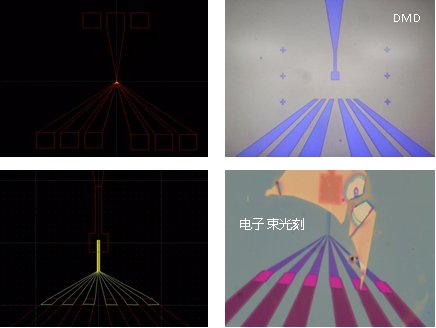

圖4 ZEL304G電子束光刻機與DMD混合光刻

此外，ZEL304G 電子束光刻機的 “三點定標功能” 解決了混合光刻的 “套刻難題”—— 即使光學光刻與電子束光刻的標準不統一，也能實現高精度對齊，可與 DMD 光刻機、激光直寫光刻機等設備兼容，實現 “1+1>2” 的加工效果，為量子芯片的批量研發提供了可行方案。

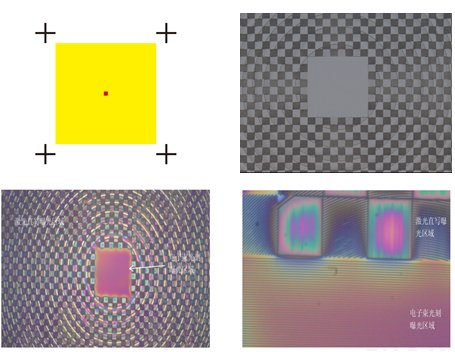

圖5 ZEL304G電子束光刻機與激光直寫光刻機混合光刻

結語

量子比特的穩定實現依賴約瑟夫森結的納米級加工精度，而電子束光刻正是這一精度的 “核心保障”；混合光刻技術則通過 “核心區域高精度 + 非核心區域高效率” 的組合策略，破解了量子芯片批量化生產的瓶頸。從基礎原理到工藝落地，電子束光刻與混合光刻技術共同推動量子芯片從實驗室走向?qū)嵱没?。未來澤攸科技的電子束光刻機系列產品同樣也將為混合光刻方案提供可靠的設備支撐，成為量子芯片加工領域的重要技術利器，助力推動量子計算產業的發展進程。
