国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

7月31日，《Angew.Chem.Int.Ed.》期刊以“Air stable lithium spheres produced by electrochemical plating”(10.1002/anie.201807355)為題再次報道了澤攸科技的PicoFemto系列原位樣品桿在TEM中原位制備和測量鋰電池電極的相關(guān)應(yīng)用。文中通過電鍍法在球差校正環(huán)境透射電鏡中制備出可在空氣中穩(wěn)定的金屬鋰球。這一研究成果由燕山大學黃建宇教授課題組與中國石油大學（北京）張利強教授課題組共同完成。

澤攸科技的PicoFemto系列原位樣品桿在該研究中作為電池模型的載體，利用W針搭載著CNT與對面金屬鋰/氧化鋰包裹的金電極精準連接并在CO2環(huán)境下精確施加電場，從而在ETEM中形成Li2CO3層包覆的空氣惰性鋰球（ASLSs）。ASLSs幾乎不溶于水，在室溫下與空氣中的氧氣和氮氣均不反應(yīng)，從而鈍化鋰核。這一方案對于解決金屬鋰非?；顫姡┞队诳諝庵幸兹紵捅?，難以管理和運輸?shù)葐栴}有著重要意義。同時，文章也探索了ASLSs做為電池負極的可能性。文中使用PicoFemto原位電學樣品桿搭建了以ASLSs為電池負極，Li2CO3和Li2O作為電解質(zhì)，Au包覆的CuO納米線作為電池正極的新型鋰電池，并取得了良好效果。

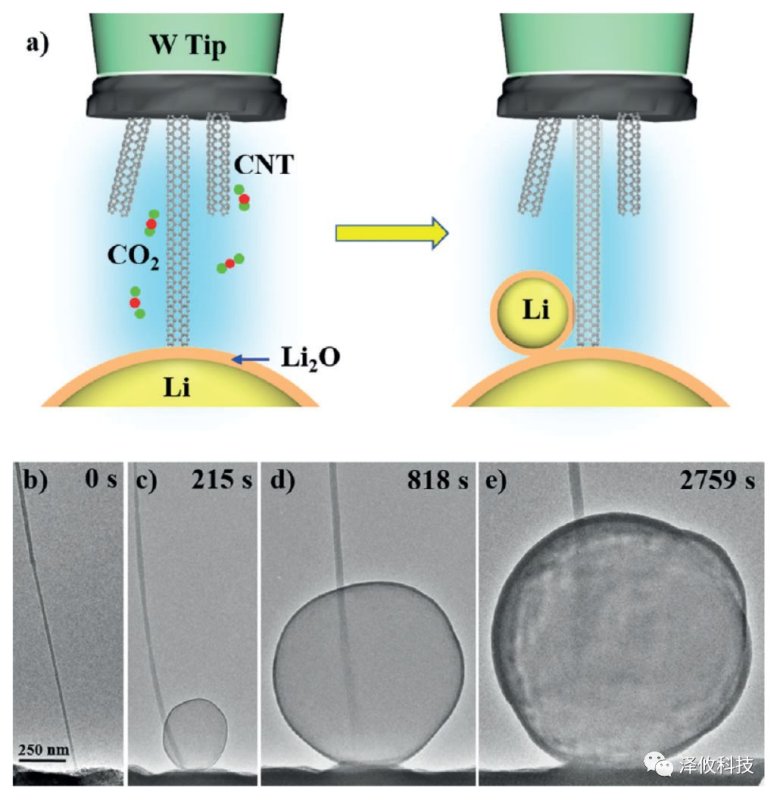

圖：制備環(huán)境搭建以及ASLSs原位形成過程。

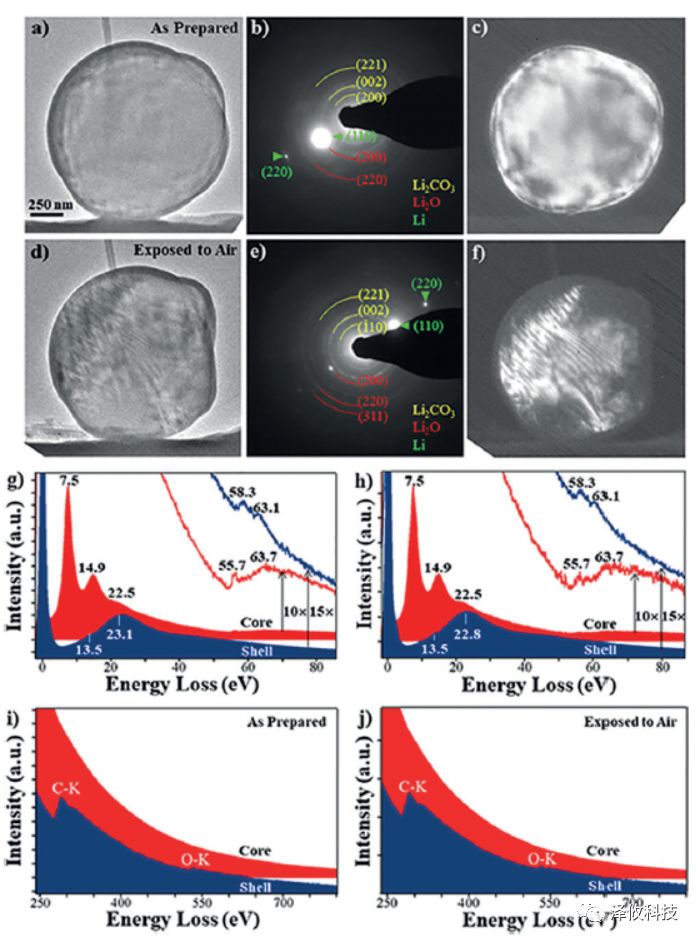

圖：原始ASLSs和暴露在空氣后的ASLSs形貌及結(jié)構(gòu)解析

圖：ASLSs穩(wěn)定性測試。

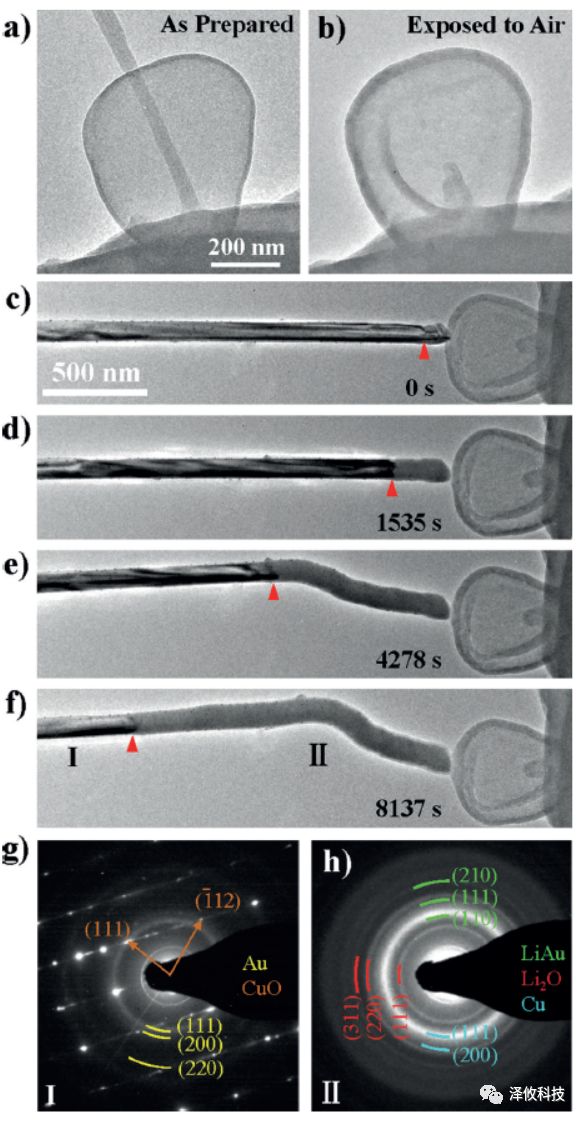

圖：以ASLSs為電池負極，Li2CO3和Li2O作為電解質(zhì)，Au包覆的CuO納米線作為電池正極的新型鋰電池。
