国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

鋰離子電池是一種具有高電壓、高能量密度、長(zhǎng)的循環(huán)壽命的二次綠色電池，鋰離子電池的性能很大程度上是由電極材料的性能決定的，尤其是正極材料。目前研究最廣泛的正極材料有LiCoO₂、LiNiO₂以及LiMn₂O₄等，但由于鈷有毒且資源有限，鎳酸鋰制備困難，錳酸鋰的循環(huán)性能和高溫性能差等因素，制約了它們的應(yīng)用和發(fā)展。因此具有橄欖石結(jié)構(gòu)的磷酸鐵鋰(LiFePO₄)能夠可逆地嵌脫鋰，且具有比容量高、循環(huán)性能好、電化學(xué)性能穩(wěn)定、價(jià)格低廉等特點(diǎn)，成為首選的新一代綠色正極材料。電阻率和壓實(shí)密度是衡量粉末樣品性能的重要參數(shù)，也是目前最受業(yè)內(nèi)企業(yè)關(guān)注的參數(shù)。我們使用FDM-1650產(chǎn)品，對(duì)不同的LFP材料進(jìn)行測(cè)試，可以對(duì)比出不同的LFP材料的電阻率和壓實(shí)密度的差異。

測(cè)試樣品：LFP；

測(cè)試原理：四探針模式；

測(cè)試參數(shù)：實(shí)驗(yàn)面積132.73mm²，樣品量0.6g，采用變壓模式進(jìn)行測(cè)試，測(cè)試壓強(qiáng)范圍：10-350MPa，壓強(qiáng)步進(jìn)10MPa，保壓時(shí)間10S。

測(cè)試次數(shù)：每個(gè)樣品平行測(cè)試兩次。

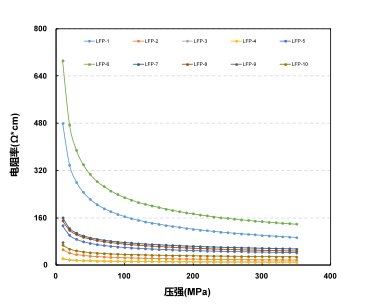

    圖1 壓強(qiáng)VS電阻率

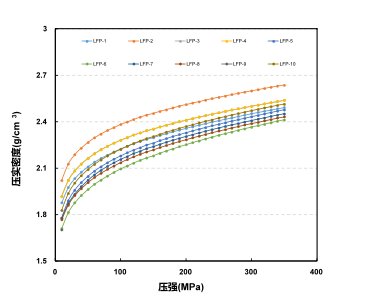

    圖2 壓強(qiáng)VS壓實(shí)密度

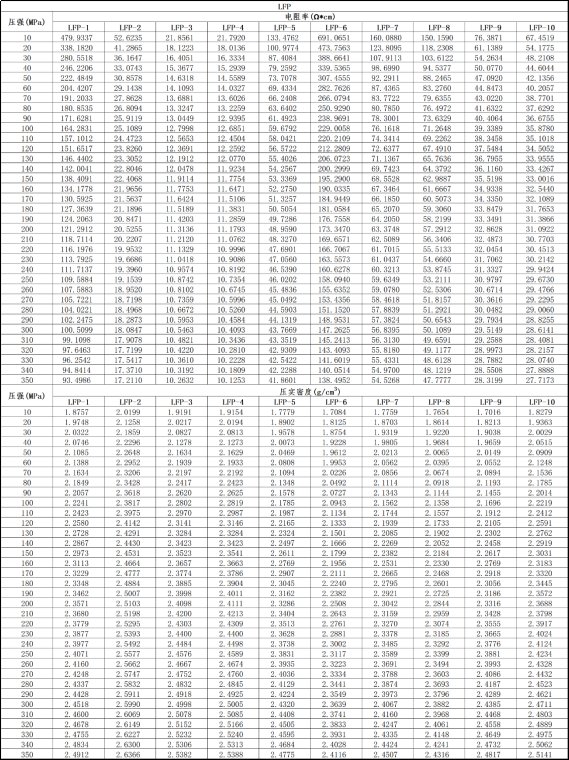

表 1 LFP的電阻率和壓實(shí)密度

如上圖表所示，LFP的電阻率在測(cè)試中隨著壓強(qiáng)的增大而減小，壓實(shí)密度隨壓強(qiáng)的增大而增大。在350MPa壓強(qiáng)下，電阻率大?。?/span>LFP-6>LFP-1>LFP-7>LFP-8>LFP-5>LFP-9>LFP-10>LFP-2>LFP-3>LFP-4。壓實(shí)密度大?。?/span>LFP-2>LFP-4>LFP-3>LFP-10>LFP-1>LFP-9>LFP-5>LFP-7>LFP-8>LFP-6。

由此可知，在大壓強(qiáng)下樣品LFP-4的導(dǎo)電性能最好，LFP-2的壓實(shí)密度最大。

長(zhǎng)按掃碼
