国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

試驗(yàn)原理：

　　本標(biāo)準(zhǔn)通過采用淬火的鐵丸噴射到涂層表面以模擬小石子對(duì)涂層的碰撞，產(chǎn)生的破壞程度不僅取決于投射角度，還與壓力水平、拋射體的質(zhì)量、撞擊時(shí)間及試驗(yàn)儀器的結(jié)構(gòu)有關(guān)，通過與抗石擊性圖片等級(jí)標(biāo)準(zhǔn)比較來確定破壞程度。

試板：底材為冷扎鋼板，尺寸為100mmx150mmx0.8mm。

試驗(yàn)條件：試驗(yàn)應(yīng)在溫度(23士2)℃，相對(duì)濕度(50士5)%的條件下進(jìn)行。

試驗(yàn)方法：

（1）待測(cè)試板的狀態(tài)調(diào)節(jié)：

　　試驗(yàn)前，將試板在溫度(23士2)℃，相對(duì)濕度(50士5)%的條件下調(diào)解至少 16h。然后在溫度(23士2)℃，相對(duì)濕度(50士5)%的條件下進(jìn)行。

（2）試驗(yàn)儀校準(zhǔn)：

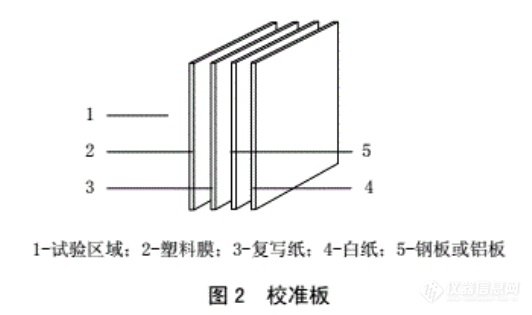

　　為校準(zhǔn)試驗(yàn)儀，在儀器上安裝一個(gè)構(gòu)造如圖2所示的校準(zhǔn)板。然后在(10±2)s內(nèi)采用壓力為 0.2MPa投射(500士5)g新的砂粒至試驗(yàn)區(qū)域。

　　目視檢查因砂粒碰撞至復(fù)寫紙上而在白紙上產(chǎn)生的痕跡，用與儀器配套的校準(zhǔn)圖片作為參考標(biāo)準(zhǔn)。

試驗(yàn)過程：

◎ 給試驗(yàn)器裝入(500±5)g的砂粒。

◎ 調(diào)整射流的軸線與試板的夾角為(54±1)。

◎ 要求整個(gè)試驗(yàn)過程中預(yù)先調(diào)整好的空氣壓力保持不變。

◎ 在預(yù)先調(diào)節(jié)好的壓縮空氣的作用下，壓力0.1MPa，在(10士2)s內(nèi)將砂粒平行噴射到試樣的試驗(yàn)面上，噴出的砂粒將聚集在試樣下方的收集斗中，將斗中砂粒重新置入，重復(fù)噴射一次。
◎ 兩次試驗(yàn)結(jié)束后，在試板的測(cè)試區(qū)域粘貼一條長(zhǎng)約用(120~150)mm 長(zhǎng)的膠帶，將受損面粘住并壓實(shí)(用塑料壓板或大拇指)。膠帶多余的兩端則向上翻折，并迅速將其撕拉下來，與試板呈 90°角撕拉,以此方法除去尚未完全與試板分離的涂膜碎片。

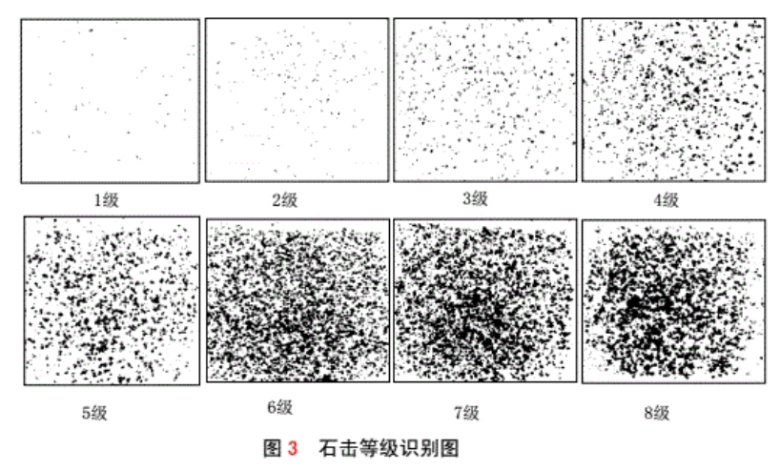

測(cè)試結(jié)果評(píng)級(jí)卡：
