在材料科學的舞臺上，石墨烯與銅的 “相遇” 正上演著一場奇妙的化學反應。一個是被譽為 “萬能材料” 的二維碳納米片，一個是人類文明中最常用的金屬之一，當它們結合在一起，會碰撞出怎樣的火花？

一、為什么讓石墨烯 “包裹” 銅？

銅，以優異的導電性和導熱性著稱，是電子器件、電力系統的 “標配” 材料。但它有個明顯短板：力學性能較弱，易氧化腐蝕，限制了在高端領域的應用。而石墨烯，作為單層碳原子構成的二維晶體，不僅擁有超高強度（是鋼的 200 倍）、優異的導電性（載流子遷移率達 2×10? cm2/(V?s)）和導熱性，還能像 “保鮮膜” 一樣隔絕氧氣和水分子。

科學家們想到：如果用石墨烯像 “盔甲” 一樣包覆銅粉，形成核殼結構的復合材料，豈不是能讓銅同時擁有 “鋼鐵般的強度” 和 “一如既往的導電熱情”？這一想法催生了石墨烯包銅材料的研究熱潮。

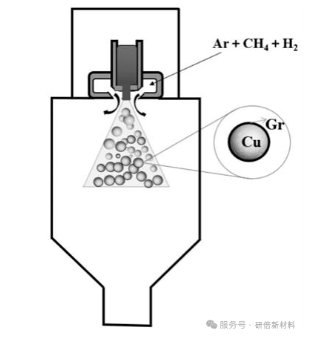

石墨烯包覆銅粉復合材料制備原理圖

二、石墨烯如何賦予銅 “超能力”？

1.核殼結構：1+1>2 的協同效應

石墨烯包覆銅粉的核心是形成 “銅核—石墨烯殼” 的結構。石墨烯的碳原子六元環與銅晶格通過 π-d 軌道雜化 “握手”，界面結合力極強。這種結構帶來多重優勢：

力學強化：石墨烯的載荷轉移效應和位錯釘扎作用，讓銅的抗拉強度提升 10.94%，屈服強度飆升 114.88%。

導電導熱升級：石墨烯的離域電子網絡優化了電子傳輸路徑，美國西北國家實驗室發現，添加 18ppm 石墨烯的銅復合材料，電阻溫度系數降低 11%，電導率接近純銅理論極限。

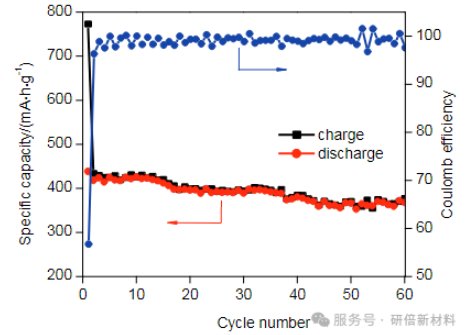

石墨烯包裹 Cu 2＋1 O/Cu 復合電極在 50 mA?g－1 電流密度下的循環性能曲線

防腐抗氧化：石墨烯的單原子層像 “盾牌”，將銅的防腐壽命提升至室溫下 5 年以上、200℃高溫下 1000 小時以上，遠超傳統標準 1000 倍。

2.制備技術：從實驗室到工業化的跨越

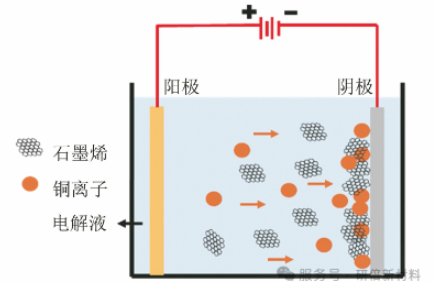

實現均勻包覆的關鍵在于制備工藝。

目前主流方法包括：

原位化學氣相沉積（CVD）：在銅粉表面直接生長石墨烯層，層數可控，缺陷少。例如，通過 CVD 技術在銅粉表面包覆 0.04%（質量分?jǐn)?shù)）的石墨烯，可使銅的摩擦系數降低 38.7%，磨損率下降 68.6%。

熱擠壓法：美國太平洋西北國家實驗室采用該方法，將低缺陷密度石墨烯嵌入銅基體，當添加 15ppm 石墨烯時，電導率比純銅提升 2.7%，且避免了傳統方法中石墨烯團聚和界面缺陷的問題。

三、石墨烯包銅的 “用武之地”

這種 “剛?cè)岵?jì)” 的復合材料，正在多個領域嶄露頭角：

電子信息領域：作為高導電銅電子漿料，用于芯片封裝、電路布線，解決散熱和電磁干擾問題；石墨烯包銅引線框架可提升電子器件的可靠性。

先進制造領域：3D 打印中，石墨烯涂層將銅粉反射率降低 67%，實現高密度打印，部件孔隙率減少 30% 以上，且更輕更薄。

能源與交通領域：高導熱性使其成為新能源電池散熱材料的首選；在軌道交通中，石墨烯包銅觸頭材料抗電弧侵蝕性提升 40%，壽命延長至傳統材料的 2 倍。

盡管前景光明，石墨烯包銅的大規模應用仍面臨挑戰：石墨烯的均勻分散、界面結合強度不足、制備成本高等問題亟待解決。而在這一領域，我國科研團隊和企業已取得重要進展。

四、我司成果：少層石墨烯均勻包覆銅粉，性能再升級

我司通過大量實驗，突破了石墨烯在銅粉表面均勻包覆的技術瓶頸，實現了在球形銅粉顆粒上穩定包覆少層或單層石墨烯。拉曼光譜測試顯示，包覆的石墨烯缺陷少、晶體結構良好（1G 峰與 2D 峰強度比達 1.317，D 峰強度極低），質量達到國際先進水平。

技術優勢與應用方向：

導電性能顯著提升：可用于高導電銅電子漿料，相比傳統材料，電導率提升潛力巨大。

多元制造適配性：適用于噴涂、3D 打印、熱壓等粉末冶金工藝，為高端零部件制造提供新材料選擇。

綜合性能優化：在保持銅高導熱性的基礎上，力學性能（強度、耐磨性）和抗氧化性同步增強，有望應用于航空航天、新能源電機等極端環境。

總結

目前，我司正進一步開展應用驗證工作，致力于推動石墨烯包銅材料從實驗室走向產業化，為解決高端金屬材料 “高強高導” 難題提供新方案。當二維材料遇上傳統金屬，這場材料革命才剛剛開始 —— 正如《自然》雜志所言，科技史的齒輪已因它們的 “相遇” 而加速轉動。
