1-5微米亞微米銅粉:光伏銀包銅導電的“低成本革命”

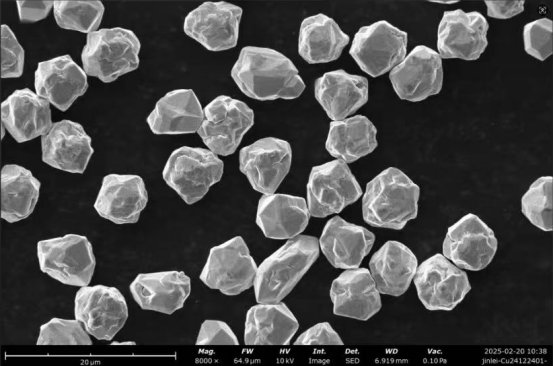

Cu粉掃描電鏡圖(SEM)
亞微米銅粉介紹
亞微米銅粉是指粒徑在100納米—5微米范圍內的超細銅顆粒,具有高純度(≥99.9%)、高球形度(>98%)和低氧含量(<800ppm)等特性。其表面可通過化學鍍銀、包覆改性等工藝,形成“銅核銀殼”結構,廣泛應用于光伏、電子、導電膠等高精度領域。
性能優勢
指標 | 亞微米銅粉 | 傳統銅粉 |
導電性 | 電阻率≤2×10??Ω·m | 電阻率≥5×10??Ω·m |
分散性 | 無團聚,流動性佳(Carr指數<25) | 易結塊,需額外分散劑 |
成本效益 | 銀用量減少50%,單瓦成本降低30%+ | 降本效果有限 |
一、光伏降本迫在眉睫,銀包銅技術成破局關鍵
全球光伏行業正面臨“降本增效”的終極挑戰。據行業數據顯示,銀漿成本占光伏電池非硅成本的50%-60%,而過去3年銀價漲幅超45%,嚴重制約光伏平價進程。
銀包銅技術通過以銅為核、銀為殼的復合結構,可減少50%以上的銀用量,但核心瓶頸在于銅粉性能——傳統銅粉易氧化、粒徑不均,導致導電性差、印刷斷柵。
二、亞微米銅粉的“硬核參數”
理化性質
化學成分(wt%) | ||||||
Cu | O | C | Al | Fe | Zn | Mg |
≥98.5 | ≤1.5 | ≤0.25 | ≤0.05 | ≤0.02 | ≤0.02 | ≤0.01 |
物理性能 | ||||||
比表面積m2/g | 粒度(D50)μm | |||||
0.37 | 4.7 |
三、光伏導電應用實證:效率與成本雙贏
微納米Cu粉的應用領域
1、 用作銀包銅粉的原料
用作銀包銅的原料銅粉的粒徑分布一定要窄,才能保證包覆出來的銀包銅粉導電效果好,微納米Cu粉廣泛應用于HJT(異質結)光伏太陽能電池替代傳統的銀漿高溫?zé)Y(jié)的銀電極以及集成電路的高導電導熱封裝材料的高導電導熱填料。
2、 導電漿料
導電漿料廣泛應用于微電子工業中的布線、封裝、連接等,對微電子器件的小型化起著重要作用。微納米Cu粉配成銅漿在氮?dú)獗Wo(hù)下燒結成銅電極替代傳統的銀漿燒結的銀電極,用于MLCC端電極、壓敏電阻電極、圓片電容電極以及厚膜電路電極等,大幅度降低生產成本。
3、 活化燒結添加劑
微納米Cu粉容易分散在固體粉末里,可大幅度降低未冶金產品和高溫陶瓷產品的燒結溫度,如用于金剛石和陶瓷刀具的粘合劑。
4、 高導熱填料
微納米Cu粉添加到環氧樹脂、涂料、工程塑料等高分子材料里,大幅度提高高分子材料的導熱能力。
