介可視應用報告全景掃描系統在玉米筒倉中的應用

介可視 2025-05-14 | 閱讀：76

手機掃碼查看

一、項目背景

玉米深加工行業對筒倉料位的精確測量是生產管理中的重要環節。傳統的人工測量方式存在以下問題：

安全隱患：人工攀爬筒倉存在高空墜落風險

數據不準確：依賴經驗估算，誤差較大，無法滿足精細化生產需求

效率低下：人工測量耗時耗力，影響生產節奏

缺乏實時性：無法實時監控庫存，導致生產計劃和采購決策滯后

為解決上述問題，引入測試介可視雷達全景掃描系統，并成功應用于玉米筒倉的料位、體積及重量測量。

二、產品介紹

1. 產品概述

介可視雷達全景掃描系統，是一款基于雷達技術和智能算法的糧食倉儲管理解決方案，專為固體物料的存儲環境設計。該系統通過高精度雷達掃描和數據分析，實時監測筒倉內物料的存量、分布及異常情況，幫助倉儲管理者實現精準化、智能化管理，減少物料損耗，提升倉儲效率。

2. 技術原理

該系統采用高頻電磁波雷達技術，通過發射電磁波并接收反射信號，精確測量物料表面與雷達探頭之間的距離，從而計算出料位高度、體積和重量。

3. 產品特點

非接觸式測量：避免對物料造成污染或損壞

高精度：測量精度可達±2.5mm，滿足精確計量需求

抗干擾能力強：不受粉塵、溫度、濕度等環境因素影響

實時監測：數據可實時上傳至監控系統，支持遠程查看

安裝簡便：適用于各種規格的筒倉，安裝調試快速

全景掃描：系統可生成筒倉內物料的三維分布圖，直觀展示物料堆積情況

應用場景：全景掃描系統應用范圍廣闊不僅可用于筒倉還可用于棚倉、平倉等大型倉庫

三、安裝位置及效果展示

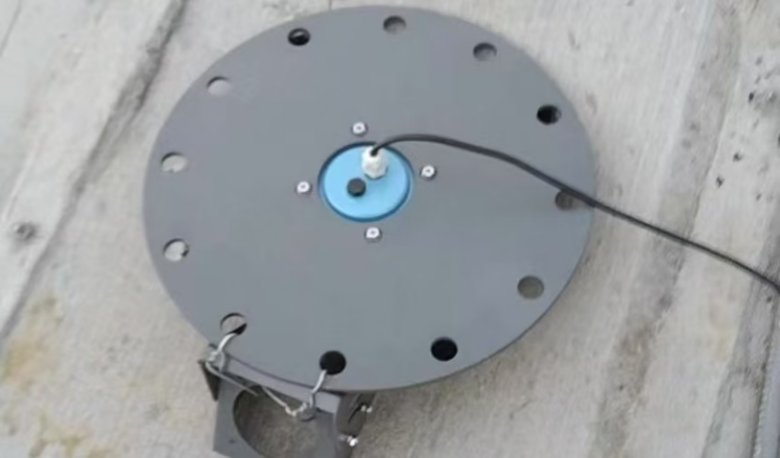

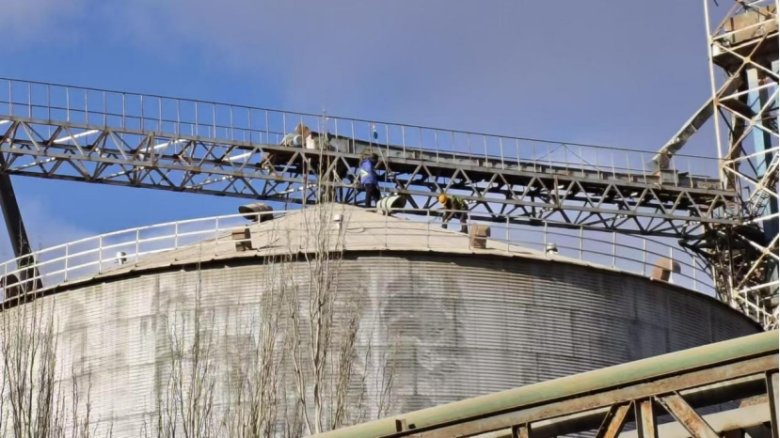

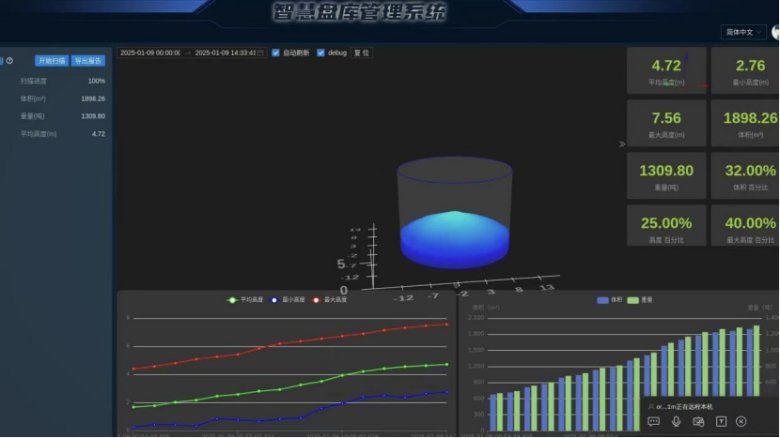

雷達安裝在淀粉廠2線1號玉米倉上，安裝點位于下料口與倉壁中間。下圖為安裝位置以及測試3D圖：

四、應用效果對比

對比項	傳統方式	介可視雷達全景掃描系統	提升效果
安全性	人工攀爬，存在高空墜落風險	非接觸式測量，無需人工干預	徹底消除安全隱患
數據精度	依賴經驗估算，誤差較大	毫米級精度，數據準確可靠	提高數據準確性，支持精細化管理
實時性	無法實時監控，數據滯后	實時監測，數據可遠程查看	提高庫存管理效率
效率	人工測量耗時耗力	自動化測量，節省人力成本	提高工作效率，降低人工成本
數據管理	無數據記錄，依賴手工記錄	數據自動存儲，支持歷史查詢與分析	為生產決策提供數據支持

五、現場數據分析

1. 數據采集

（1）測試數據

自系統投入測試以來，我們對淀粉廠烘干區[2線-1號]玉米倉的料位數據進行了持續監測，以下是部分現場數據：

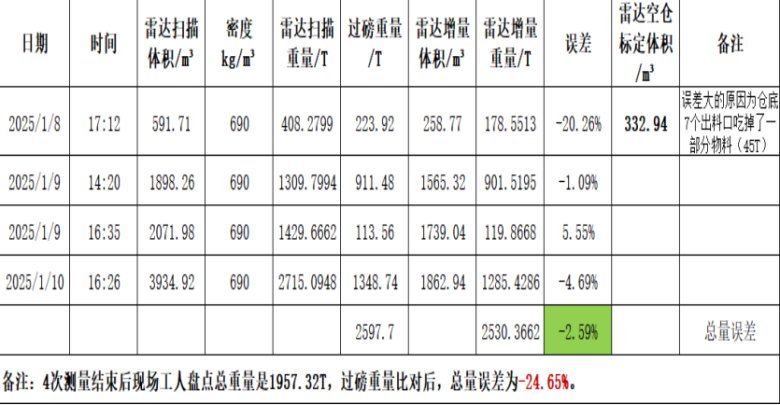

測量過程	分4批次對筒倉的玉米進行全景掃描，掃描結果與地磅、人工數據進行對比，計算誤差。
測量數據

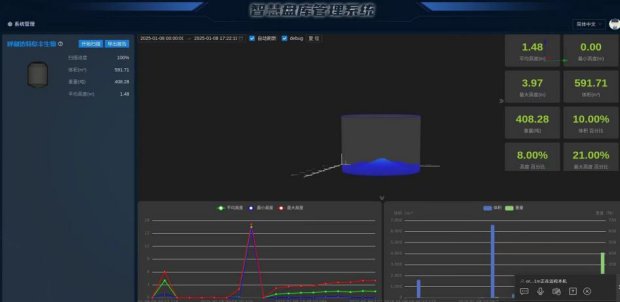

第一次測量 2025.1.8 17:50		過磅數據223.92噸，雷達測量數據178.55噸。誤差率±20%。（建模時間倉促未來得及建倉底7個下料倉錐體模型。）

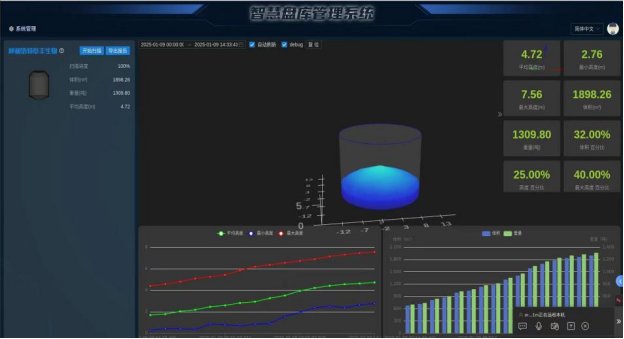

第二次測量 2025.1.9 14:20		過磅數據911.48噸，雷達掃描數據901.51噸。誤差率-1.09%。

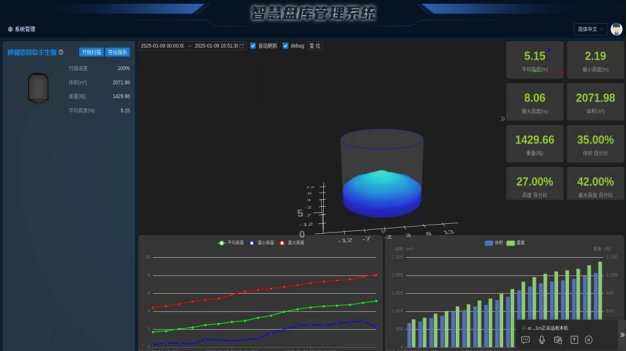

第三次測量 2025.1.9 17:00		過磅數據113.56噸，雷達掃描數據119.86噸。誤差率為+5.5%。

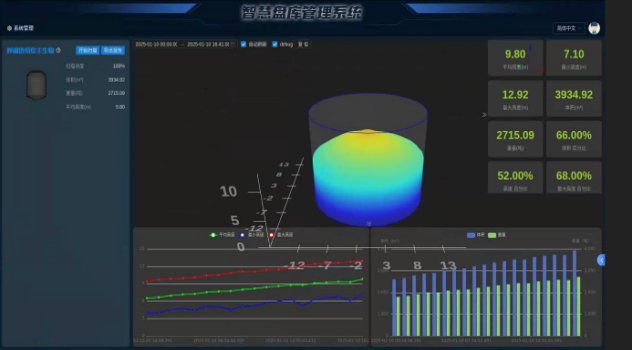

第四次測量 2025.1.10 16:00		過磅數據1348.74噸，雷達掃描數據1285.42噸。誤差率為-4.69%。

結論

測量前需要空倉進行標定，即空倉建模。由于建模時間倉促導致7個下料倉錐體模型無法統計，所以第一次數據不具代表性，不做誤差統計，只做數量累計。另外三次的單次測量誤差最大為+5.5%，最小為-1.09%。

四次料倉過磅總數量共2597.7噸，雷達數據為2530.36噸，人工測量為1957.32噸。雷達與過磅數據對比誤差率±2.59%，人工測量與過磅數據比對誤差率為±24%。

（2）在線測量趨勢圖

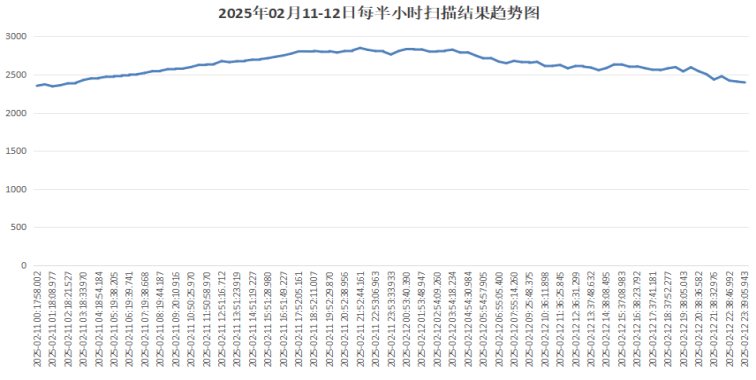

由于現場實際情況物料同時入料出料，在線自動測試時物料在增減，故不建議盤點測量。建議有規劃的進行物料的出入倉，例如：上午出料下午入料；在出料前后和入料前后各測量一次更有助于盤庫精確測量。下圖為2025年2月11日至12日每半小時掃描結果趨勢圖：

2. 數據分析

精度對比：與傳統估算方式相比，系統測量總量誤差小于±3%，顯著提高了數據準確性

實時性對比：系統可實時監控料位變化，避免了因數據滯后導致的庫存管理問題

效率對比：自動化測量節省了90%的人工測量時間，顯著提高了工作效率

六、經濟效益分析

1. 直接效益

降低人工成本：每年節省人工測量成本

減少庫存損失：精確計量避免了因庫存誤差導致的損失

2. 間接效益

提高生產效率：實時監控庫存，優化生產計劃，生產效率提升

降低安全風險：消除人工攀爬帶來的安全隱患，減少潛在的安全事故成本

七、結論與展望

1. 結論

介可視雷達全景掃描系統在玉米深加工行業的應用，有效解決了傳統測量方式存在的安全隱患大、數據精度低、實時性差、效率低下等問題，為企業帶來了顯著的經濟效益和管理效益，為糧食倉儲行業提供了高效、精準的解決方案。未來，隨著技術的不斷升級和功能的進一步完善，該系統有望在更廣泛的領域發揮更大的價值。
