那么車載充電機(OBC)和電壓變換器(DC/DC)是由什么材料構成呢？當然少不了軟磁復合材料。
1 什么是軟磁復合材料
軟磁復合材料（SMC）是一種新型磁性材料，又稱磁粉芯，由軟磁金屬經過制粉、絕緣處理、粘結、壓制、熱處理制備而成，具有磁各向同性、高磁導率、低矯頑力、高居里溫度以及低損耗等優點。
軟磁復合材料結合了金屬和鐵氧體軟磁材料的優勢，其電阻率較軟磁金屬大幅提高，能有效降低渦流損耗，且比軟磁鐵氧體具有更高的飽和磁化強度，更能滿足電力電子器件小型化、集成化的要求。
軟磁復合材料可壓制成環形、E 型、U 型等各種復雜形狀，實現元器件一體化生產。因此，軟磁復合材料已成為發展與應用增長速度最快的磁性材料，用于生產各類電感器、濾波器、扼流圈和變壓器等電力電子關鍵元器件，廣泛應用于能源、信息、交通、國防等領域，是國民經濟與國防建設的關鍵基礎材料。

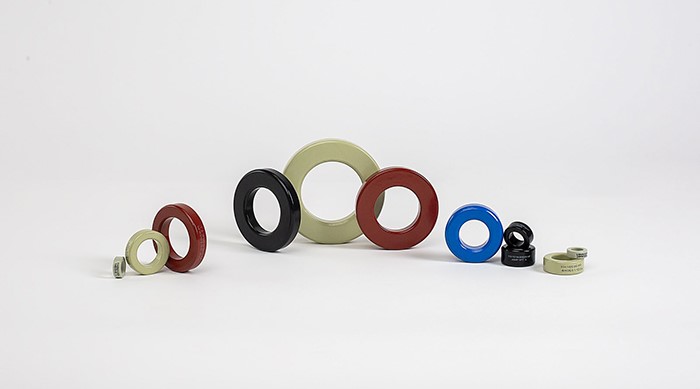

圖片來源：東睦科達官網
2 磁粉芯分類
根據成分和性能不同軟磁復合材料可分為合金磁粉芯、鐵粉芯等。
2.1 合金磁粉芯
合金磁粉芯是由鐵基合金材料制成的粉末，經表面絕緣包覆與無機粘合劑混合壓制然后再進行高溫處理而成的一種軟磁材料。依據其合金成分的不同，主要有鐵硅鋁磁粉芯（Sendust Cores）、硅鐵磁粉芯（Si-Fe Cores）、鐵硅鎳磁粉芯（Neu Flux Cores）、高磁通鐵鎳磁粉芯（High Flux Cores）、鐵鎳鉬磁粉芯（MPP Cores）五大類。
2.2 鐵粉芯
鐵粉芯是以高純還原鐵粉或基鐵粉經表面絕緣包覆、粘合劑混合壓制而成的一種軟磁化場下不被飽和的軟磁材料。具有良好的直流疊加特性。其生產工藝簡單，價格在各類金屬磁粉芯中是最低的，目前在各類金屬磁粉芯中是使用最普及用量最大的一種。

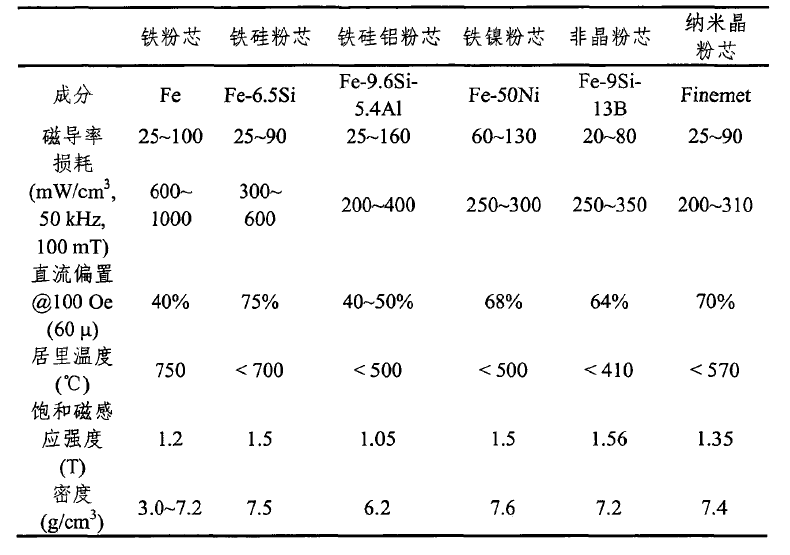

表1 不同軟磁復合材料的性能
3 軟磁粉末制備方法

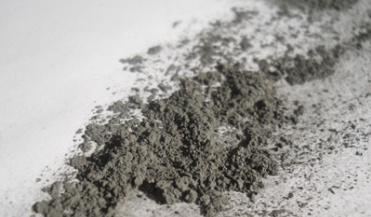

在軟磁復合材料制備過程中，所選用的磁粉粒徑一般都要小于100μm甚至更低，為了得到較高磁導率，還需要進行粒度配比。目前金屬磁粉的制備方法主要：機械破碎法以及霧化法。
圖片來源：悅安新材官網
3.1 機械破碎法
這種方法主要是采用球磨工藝制備金屬磁粉，通過高速轉動的球磨機，硬質金屬球可以對原料不斷進行轟擊、碰撞、攪拌以及研磨，最終將合金破碎成微米級的金屬磁粉。
球磨制粉工藝簡單，成本低廉，是軟磁復合材料最常使用的制粉工藝，可以分為濕磨和干磨兩種。濕磨過程一般是在球磨罐中加入去離子水或者無水乙醇等液態的球磨介質，在球磨過程中球磨介質能夠?qū)⒋欧叟c空氣隔離，避免磁粉的氧化，適合于容易氧化的軟磁合金。
3.2 霧化法
將液態金屬直接破碎，形成直徑小于150μm的金屬液滴，最終冷凝后形成金屬磁粉，主要包括水霧化與氣霧化兩種。
氣霧法通常是采用惰性氣體如氬氣、氦氣等作為霧化介質，能夠有效降低氧氣含量，減少合金的氧化，氣體作為霧化介質對金屬液滴的冷卻速度較慢，金屬液滴不會立刻凝固，在下落的過程中逐漸收縮為球形，因此氣霧法容易制備出球形的金屬磁粉。
水霧法則是利用水作為冷卻介質，因此冷卻速度較氣霧法快，但是由于合金在水霧法制備過程中存在易氧化問題，這種方法僅適用于成分較為穩定的合金。顯然，霧化法制粉的設備工藝較為復雜，制粉成本高，且金屬磁粉的產量較低。
4 難點分析

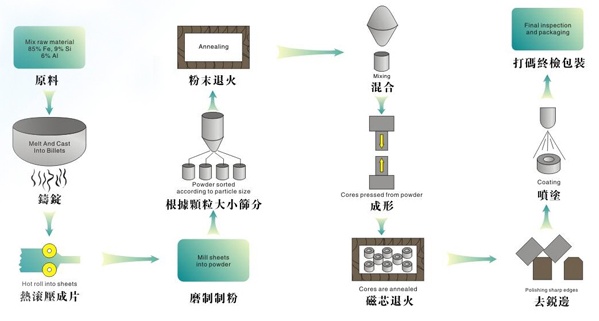

磁復合材料的制備包括成分設計、制粉、絕緣處理、粘結、壓制和高溫?zé)崽幚怼Ｆ涔に嚵鞒虉D如圖3。
圖3 一般軟磁材料制備工藝流程圖
（圖片來源：東睦科達官網）
其中制備過程中主要存在兩個突出的矛盾：
（1）為盡可能地保證磁環密度以提高磁導率而采用較大的壓制成型壓力，導致軟磁復合材料內應力增加，磁滯損耗增大；
（2）為充分消除內應力，降低軟磁復合材料的磁滯損耗，則需要采用較高的退火溫度，但這又會造成一些熱穩定性較差的絕緣包覆層分解或破壞，導致電阻率迅速降低，渦流損耗增加。
由此需要在制備過程中平衡磁環密度、壓制壓力以及退火溫度這三個條件。目前可以通過以下手段進行細致全面的研究工作：設計研發新的合金成分，降低磁致伸縮與磁晶各向異性系數，通過合金化手段提高合金的電阻率以減小磁粉顆粒內部的渦流；制備薄而均勻且耐熱溫度高的電絕緣性包覆膜，利用高電阻率的絕緣層降低顆粒之間的渦流。
5 軟磁復合材料應用
金屬軟磁復合材料在光伏逆變器的應用主要包括Boost升壓電感和交流輸出濾波電感；在車載電源行業的應用主要包括車載充電機（OBC），車載直流變換器(DC/DC)，48V電源系統等；在電源行業的主要應用包括PC電源，服務器電源，UPS電源，充電樁模塊電源等；在家電行業的應用主要包括：變頻空調、電磁爐、洗衣機等。
6 軟磁復合材料發展前景
在過去的20多年，我國的金屬磁粉芯有了快速的發展，特別是隨著新能源和新能源汽車的快速發展，我國多家企業也開始了金屬磁粉芯的研制工作，產品質量和生產規模大大提升，與國際上的差距也大大縮小。
鐵硅鋁和超級鐵硅鋁合金粉芯作為高性價比金屬磁粉芯，國內廠商已經完全取代國際同行，并廣泛應用于新能源光伏逆變器，UPS電源，充電樁，高端家用電器等領域。
當前，軟磁復合材料產業正處于行業爆發前夜，世界各國紛紛投入巨大精力，加大對金屬磁粉芯軟磁的研究開發及示范應用力度�，F(xiàn)代信息技術及電力電子行業的高速發展，有力地促進軟磁復合材料的發展。
