中國粉體網(wǎng)訊  在稀土永磁材料領(lǐng)域，利用磁性相在納米或亞微米等微觀尺度下的耦合機制研究開發(fā)宏觀磁均一的磁性材料工藝已較為成熟，然而對于更大尺度范圍內(nèi)磁耦合現(xiàn)象的研究，尤其是利用這種長程耦合機制，設(shè)計、開發(fā)新型高性能永磁材料的報道較少。近日，中國科學(xué)院寧波材料技術(shù)與工程研究所稀土磁性功能材料實驗室永磁研究組，通過結(jié)構(gòu)設(shè)計調(diào)控磁性相間長程磁耦合作用，從而實現(xiàn)微觀到宏觀尺度“軟”和“硬”相復(fù)合，制備出具有復(fù)合結(jié)構(gòu)的新型高性能永磁材料，并很好地詮釋了稀土永磁材料體系中用短程交換耦合難以解釋的諸多磁學(xué)問題。

針對熱變形Nd-Fe-B磁體原始粉末顆粒大晶粒尺寸小的特點，研究組首先利用富含La、Ce等高豐度稀土的永磁粉末在幾微米到幾十微米間實現(xiàn)與Nd-Fe-B粉末的有效耦合，成功制備出宏觀磁性能優(yōu)異的高La、Ce熱變形磁體：當30wt.%混合稀土取代基礎(chǔ)上磁體最大磁能積達43.5MGOe，矯頑力達1.07T；當20wt.%Ce取代時，最大磁能積達39.1MGOe，矯頑力達1.20T。

繼該工作之后，研究人員利用（NdPr）-Cu和Dy-Cu共熔合金擴散技術(shù)，分別制備具有宏觀“核-殼”結(jié)構(gòu)的無重稀土高矯頑力熱變形Nd-Fe-B磁體和高磁能積熱變形Nd-Fe-B磁體。該結(jié)構(gòu)在元素分布和晶粒尺寸等方面表現(xiàn)出特有的梯度結(jié)構(gòu)，梯度范圍介于2-6mm。然而，磁體整體磁性能并未因宏觀“核-殼”結(jié)構(gòu)的產(chǎn)生而出現(xiàn)明顯的失耦現(xiàn)象，相反磁行為表現(xiàn)出良好的一致性，這從毫米尺度證明磁體存在的強長程磁耦合作用，如圖A、B所示。

為進一步驗證和利用這種長程耦合作用，研究人員選取內(nèi)稟磁性差異顯著的兩種磁性相，借助宏觀層狀結(jié)構(gòu)設(shè)計來分析實現(xiàn)磁性相間的多尺度耦合，并在實驗基礎(chǔ)上，找到亞毫米量級上兩相的最佳耦合距離，制備出性能優(yōu)異的熱變形Nd-Fe-B磁體，如圖C、D。

通過多尺度條件下的磁性能和結(jié)構(gòu)表征，揭示長程靜磁耦合作用可突破納米尺度限制，在微米或毫米范圍內(nèi)均能實現(xiàn)很好的耦合作用。這種磁學(xué)特點為設(shè)計和制備新型高性能熱變形Nd-Fe-B材料提供了新思路。相關(guān)研究成果相繼發(fā)表在Applied Physics Letters、Scientific Reports、Journal of Alloys and Compounds和Journal of Magnetism and Magnetic Materials上，并申請國家發(fā)明專利兩項。研究工作受到了國家重點研發(fā)計劃和國家自然基金等的支持。

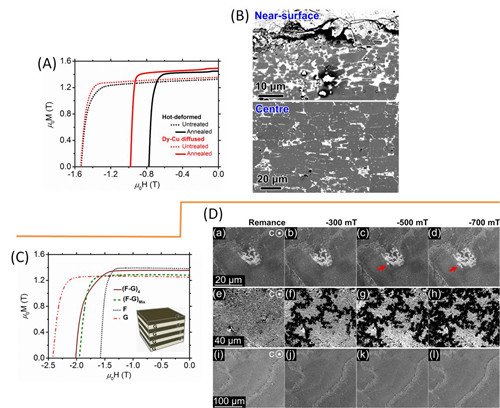

Dy-Cu擴散制備的宏觀“核-殼”熱變形Nd-Fe-B磁體磁性能（A）及其近表面和中心區(qū)域微結(jié)構(gòu)（B）；宏觀層狀結(jié)構(gòu)設(shè)計熱變形磁體的復(fù)合多層示意圖及退磁曲線（C）；以及具有耦合作用的復(fù)合結(jié)構(gòu)中低矯頑力層（a,b,c,d）、低矯頑力磁體（e,f,g,h）和高矯頑力磁體（i,j,k,l）在反磁化過程中的疇結(jié)構(gòu)演變（D），顯示復(fù)合多層結(jié)構(gòu)中由于高矯頑力層的磁耦合使低矯頑力層產(chǎn)生較強的“釘扎作用”獲得了較強的抗退磁能力
