在電池的研發中,極片柔韌性是影響電池性能的關鍵指標之一。它如同電池的"骨骼韌性",既需要足夠的強度支撐充放電過程中的體積變化,又需具備良好的延展性以承受反復的機械應力。目前有許多極片柔韌性的測試方案,不同的廠家可能會根據自己的產品特點和測試需求采用不同的方法,例如極片手動翻折過輥看透光、繞針看掉粉和三點彎曲法等,但這些人工的方法測試誤差大、一致性差,能得到的信息比較有限。
元能科技的極片柔韌性設備(BEF1000)與常規的檢測方法不同,該設備是將極片按特定角度彎曲后固定在測試裝置上,然后通過施加位移來使極片發生形變,測量極片在不同形變程度下的壓力-位移曲線,通過力-位移關系可以精確分析不同樣品間的柔韌性。正極和負極材料的的柔韌性差異較大,通常會采用不同的測試方法和分析方法。正極:?jiǎn)稳訅涸u(píng)估極片的可彎曲性;負極:循環測試評估極片的可復原性。

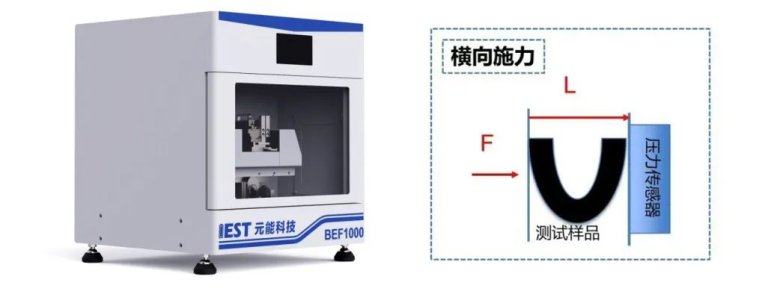

圖1.元能科技BEF1000設備和測試示意圖
正極柔韌性測試:?jiǎn)稳ρh(huán)下的"臨界點"挑戰

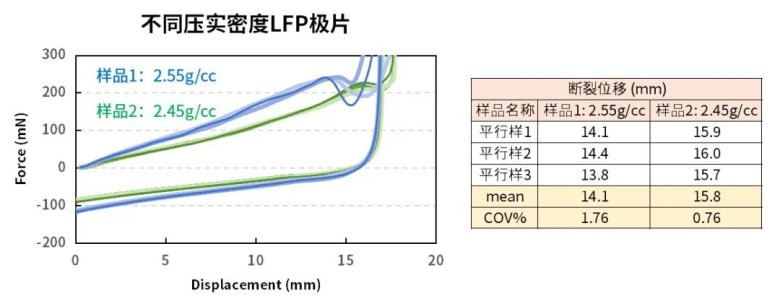

正極極片一般來說會比較“脆”,在測試過程中會出現涂層開裂的現象。因此通常我們采用單圈勻速模式進行測試,通過力-位移曲線的結果分析正極極片的柔韌性好壞(可彎曲性)。圖2為兩款不同壓實密度的LFP正極極片測試數據,從測試結果來看,二者的曲線均有突變點,說明極片在測試過程中有應力的釋放,而這應力的釋放主要來源于極片表面涂層的開裂。通常來說,極片發生斷裂的位移越短,說明極片的可彎曲性越差,即柔韌性越差。
圖2. 不同壓實密度正極的壓力-位移曲線

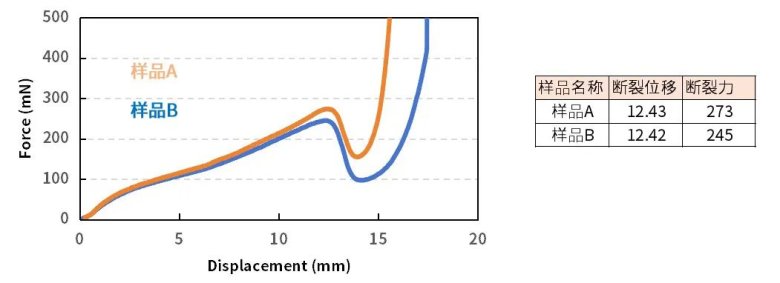

如果二者的斷裂位移差異不大時,如何進一步去考慮二者的差異?可以通過斷裂力/曲線斜率去考量。如圖3,在相同行進位移下,力越大說明極片抵抗彎曲變形的能力越強,即極片更“硬”。那么越硬的極片柔韌性就越差么?硬度是材料抵抗局部變形的能力,柔韌性反映材料在斷裂前的可變形能力,二者受不同因素主導,可能同步變化,也可能此消彼長。通常來說,極片的硬度和柔韌性呈現負相關趨勢,硬度高往往伴隨柔韌性低(脆性增加),一個比較硬的極片(例如,活性物質含量高、壓實密度大、粘結劑含量少或粘結劑本身硬度高)通常更容易在彎曲、卷繞或受到?jīng)_擊時發生斷裂或掉粉,即柔韌性差。然而,這種關聯的強度和方向受到粘結劑、活性物質、導電劑、壓實密度、孔隙率、微觀結構等多種因素的共同影響和制約,并不是簡單的“強”正相關或負相關。
圖3. 樣品A和樣品B的壓力-位移曲線
負極柔韌性測試:循環中的"疲勞度"狙擊戰
相對正極而言,負極極片會比較軟,在壓縮測試過程中不會有明顯的涂層開裂現象,因此可以考慮從另一個維度進行分析:極片的可復原性(材料在外力作用下發生形變,撤去外力后能恢復原狀的能力)。元能科技的BEF1000設備可以進行往返測試,通過返回原點時的“殘余應力”去評估極片的可復原性。殘余應力的來源如下:測試開始之前會進行壓力歸零,極片在往返實驗中會有一定的能量損失,或者說不可逆形變,因此在返回初始位置時,極片產生的力會偏離初始值(零),我們將此時的力稱為“殘余應力”。若“殘余應力”絕對值越大,說明極片在往返測試中損失的“能量”越大,即極片的可復原性越差。

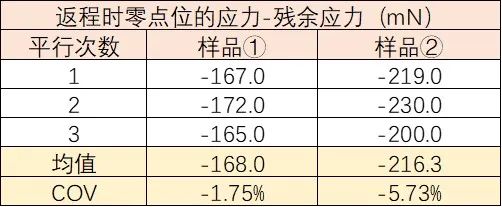

圖4. 殘余應力解析圖

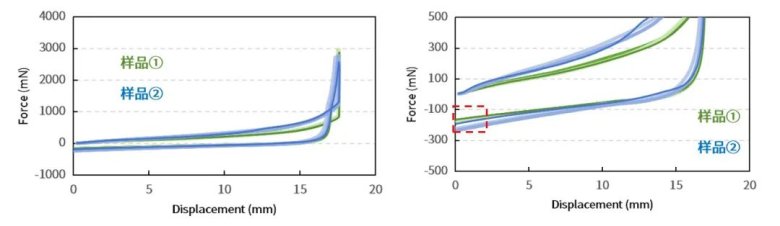

圖5為兩款含有不同粘結劑的負極極片,通過往返測試可以得到樣品的殘余應力,其測試結果表明樣品①經過1圈的往返測試后其殘余應力越接近初始值(零),說明其在測試過程中的不可逆損傷更小,可復原性更好,即樣品①擁有更好的柔韌性。此外,元能科技的BEF1000設備也可以進行多圈往返實驗,觀察極片疲勞測試結果.
圖5. 兩款負極極片往返測試圖
小 結
根據極片測試的力-位移曲線和實際狀態,可以選擇最佳的測試模式和分析方法。極片的柔韌性雖隱藏在電池內部,卻是決定產品競爭力的"隱形戰場"。通過科學的測試方法與數據洞察,我們正在為每一片電極賦予更強的生命力——讓電池不僅"跑得更遠",更能"活得長久"。
