国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

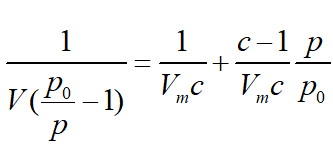

BET方程如下：

其中V——吸附氣體體積；

V_m——單層吸附氣體容量；

c——常數(shù)，與吸附劑、吸附質(zhì)之間相互作用力有關(guān)；

p/p₀——相對(duì)壓力；

通過(guò)選擇不同的壓力點(diǎn)，可以算出其中V_m和c。

表面積 S=a_m·n_m·N_A

其中a_m——氮?dú)庠?7K溫度下液態(tài)六方密堆積的氮分子截面積，數(shù)值為16.2×10^-20 m²；

n_m——層吸附容量(mol)，n_m=V_m/22.414；

N_A——Avogadro常數(shù)，數(shù)值為6.022×10²³。

上述方程就是BET多點(diǎn)法計(jì)算比表面積的公式。

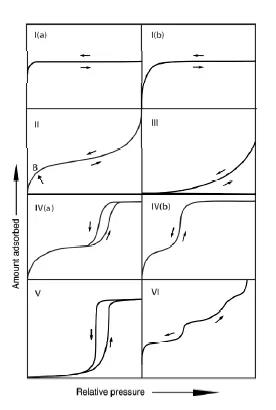

最初的BET是建立氮吸附Ⅱ類(lèi)等溫線(xiàn)上，其中B（一般在P/P₀在0.05附近）點(diǎn)位于單層吸附和多層吸附的分界點(diǎn)，吸附劑可以在P/P₀大概0.05-0.3 （多層吸附過(guò)程）的范圍內(nèi)給出線(xiàn)性BET 圖，繼而計(jì)算出比表面值；和Ⅱ類(lèi)曲線(xiàn)相似的Ⅳ同樣存在拐點(diǎn)B，同樣適用。如微孔曲線(xiàn)的Ⅰ曲線(xiàn)和其他曲線(xiàn)，不存在拐點(diǎn)B，理論上來(lái)講，這種方法不是特別合適。但是目前沒(méi)有更好的辦法來(lái)表征樣品的比表面積，從國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)來(lái)定義，依舊用BET來(lái)表征樣品的比表面積。不過(guò)此時(shí)的比表面積可以理解為“表觀比表面積”。

一般材料，或者更多的是介孔材料，計(jì)算比表面積時(shí)，P/P₀選點(diǎn)范圍在0.05-0.35，在此范圍內(nèi)選點(diǎn)滿(mǎn)足線(xiàn)性擬合度大于0.999或者0.9975（有些特殊樣品，如制藥），C值大于0；對(duì)于特殊的微孔材料，P/P₀選點(diǎn)范圍在0.005-0.2，在此范圍內(nèi)，線(xiàn)性擬合度大于0.999，C值大于零。

單點(diǎn)BET & 多點(diǎn)BET & Langmuir

上述BET公式中，因?yàn)橛袃蓚€(gè)未知數(shù)C和V_m，而最終需要的是V_m。當(dāng)C值無(wú)窮大時(shí)，BET公式可簡(jiǎn)化為：

一個(gè)點(diǎn)P/P₀即可算出比表面積結(jié)果，此時(shí)即為單點(diǎn)BET，一般選點(diǎn)選擇多點(diǎn)BET的最高點(diǎn)，如一個(gè)材料的P/P₀選點(diǎn)范圍為0.05-0.3，即選0.3為單點(diǎn)BET計(jì)算的選擇點(diǎn)，一般單點(diǎn)BET結(jié)果會(huì)低于多點(diǎn)BET結(jié)果。

對(duì)于微孔材料，Ⅰ類(lèi)曲線(xiàn)，可以選擇BET計(jì)算，選點(diǎn)范圍一般在0.005-0.2。另外還可以選擇Langmuir方法計(jì)算，因?yàn)閷?duì)于Ⅰ類(lèi)曲線(xiàn)，低壓段的吸附過(guò)程和單層吸附過(guò)程更加相似，其選點(diǎn)范圍一般在0.0001-0.1范圍內(nèi)。兩種方法選點(diǎn)范圍都要保證線(xiàn)性擬合度大于0.999。
