GMT-H2
連接操作

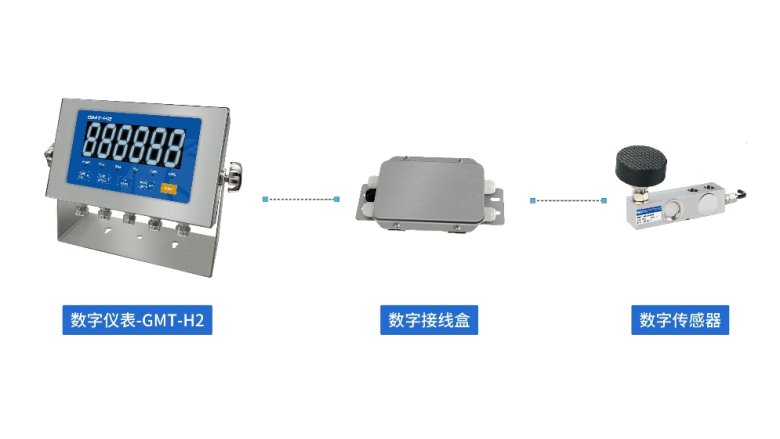

大家好!歡迎來到杰曼小課堂。今天為大家講解數字版本GMT-H2稱重變送儀表與數字接線盒以及數字傳感器的接線操作,并完成參數設置。只需跟著步驟操作,新手也能輕松上手!
GMT-H2數字版稱重儀表的
連接操作視頻

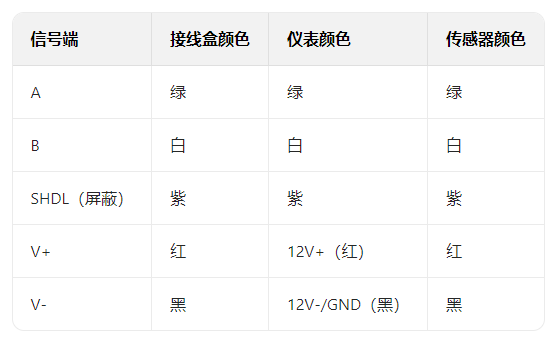

? 接線前必看:顏色對應表
● 核心原則:按顏色對號入座,錯接可能損壞設備!

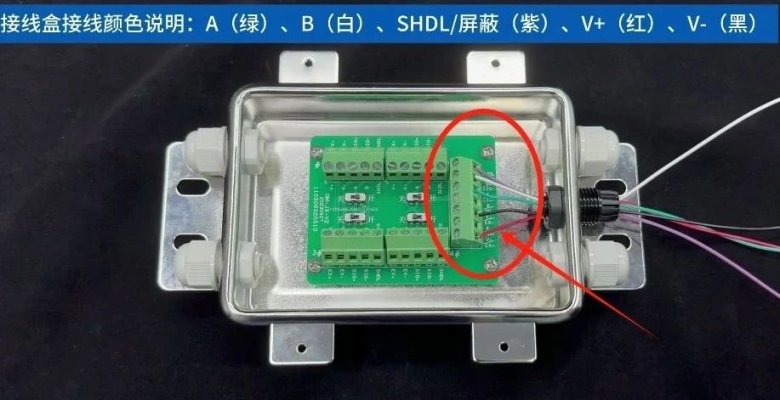

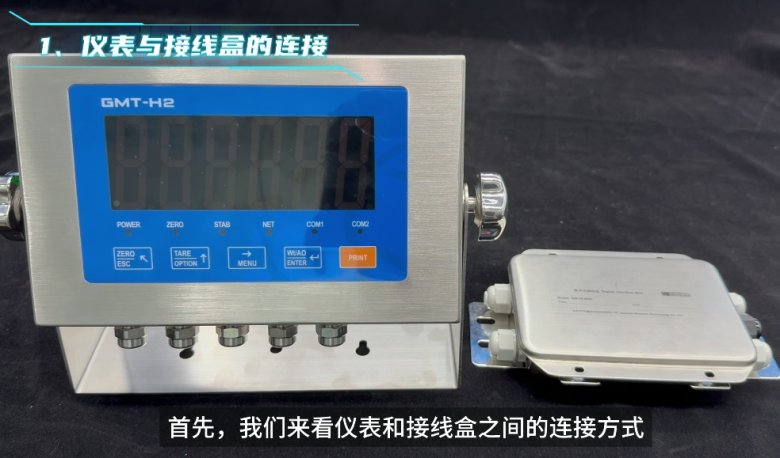

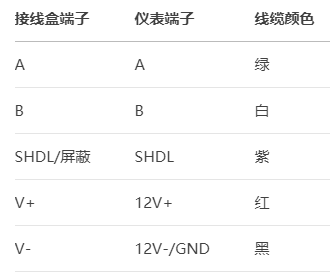

01 / 數字儀表與接線盒的連接
接線順序:接線盒端子 → 儀表端子
??注意事項:
● 接線前確認線序正確,錯誤接線可能導致傳感器模塊損壞;
● 屏蔽線(SHDL)需可靠連接以減少干擾。

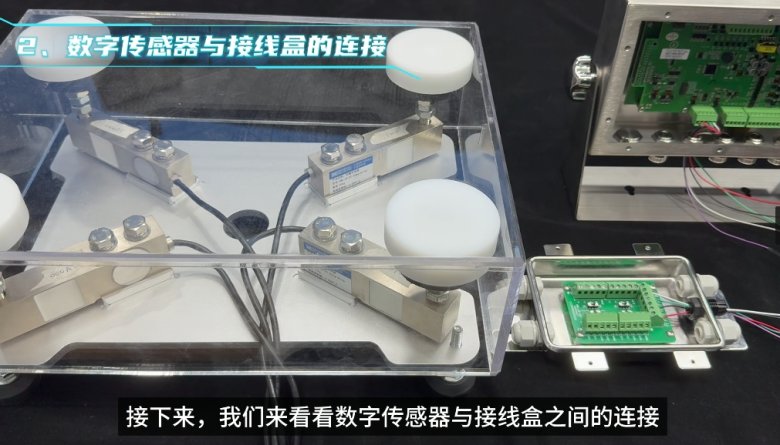

02 / 數字傳感器與接線盒的連接

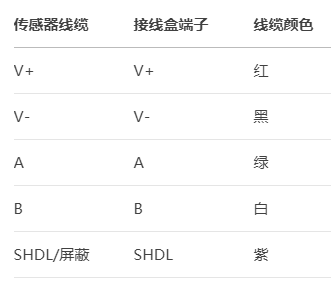

1. 單個傳感器接線(以4個傳感器為例,接線盒為模數一體型)

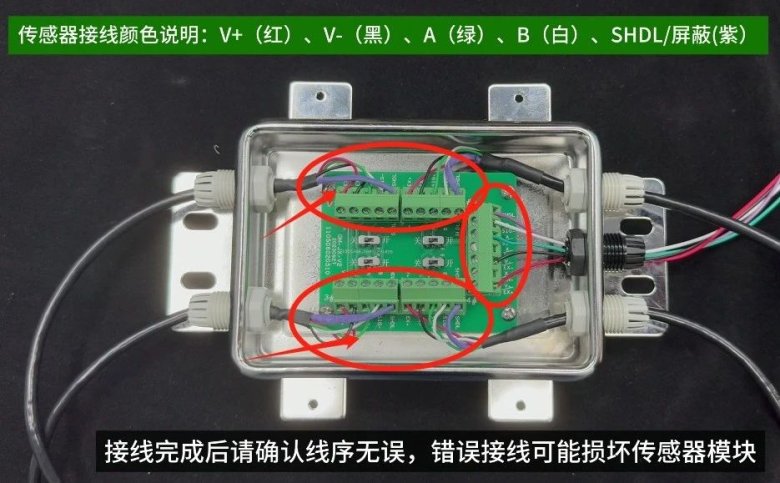

2. 多傳感器連接步驟
● 第一個傳感器按上表接入接線盒;
● 剩余3個傳感器按相同方式接入對應端子組;
● 檢查所有線序無誤后,打開接線盒上的數字傳感器電源開關。
?? 重要提示:不同品牌傳感器線序可能不同,請以說明書為準!
03 / 參數設置
? 步驟 1:給儀表上電

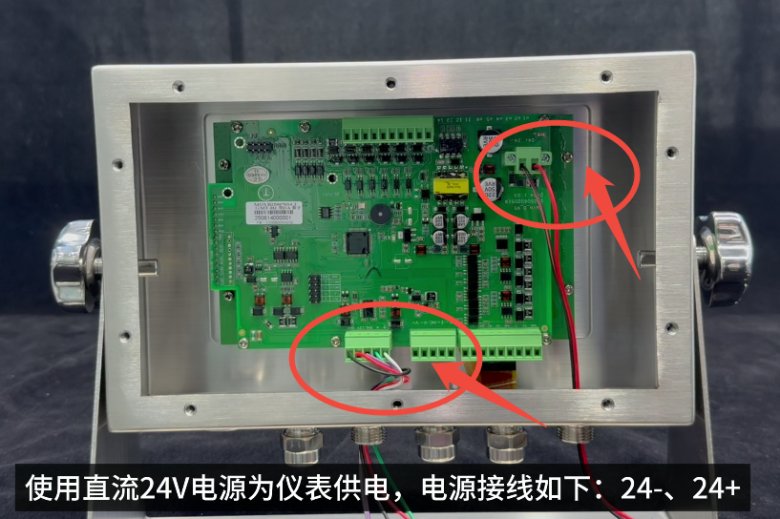

電源:使用24V直流電源,接線如下:
● 24+(正極)
● 24-(負極)
? 步驟 2:設置傳感器數量
● 通電后,按【MENU】鍵→再按一次切換到【Digi 菜單】→按【ENTER】
輸入默認密碼「000000」→進入【d1 菜單】;

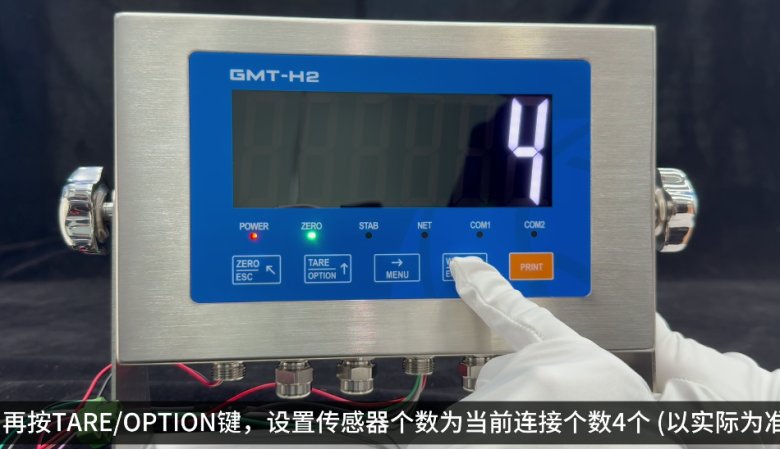

● 按【TARE/OPTION】鍵,設置當前實際傳感器數量(示例:4 個);
? 步驟 3:搜索傳感器
● 在【Digi 菜單】下,按【MENU】切換到【d2 子菜單】(顯示 num 0);
● 按【TARE/OPTION】鍵開始搜索,顯示「Ad on」;
● 搜索完成后,儀表會顯示實際連接的傳感器數量(示例:4),完成!
常見問題 & 注意事項
? Q:搜索不到傳感器怎么辦?
? 檢查:
● 線序是否正確(重點看V+、V-是否接反);
● 接線盒的傳感器電源開關是否打開;
● 24V電源是否穩定。
