国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

納米氣凝膠涂料簡介：

納米氣凝膠水性隔熱涂料，可以直接用到工業(yè)儲罐，反應(yīng)設(shè)備，管道，彩鋼瓦，外墻等物體表面，也可用作保溫隔熱填料添加到水性涂料中，起到保溫隔熱，防火阻燃，防腐疏水等作用。

納米氣凝膠隔熱涂料是一種由耐高溫，耐腐蝕的新型隔熱材料懸浮于耐高溫樹脂及其它助劑中調(diào)制而成，隔熱性能優(yōu)異。不僅可以防止設(shè)備作業(yè)人員燙傷，改善作業(yè)環(huán)境，而且可以減少誰唄的能源損傷和浪費，提高節(jié)能效果，為客戶減少成本，提高經(jīng)濟效益。

產(chǎn)品特點：

• 優(yōu)異的隔熱保溫性﹣﹣﹣0.018±0.002w/mk

• 較寬的隔熱區(qū)間﹣﹣﹣﹣（-60℃～900℃）

• 超絕熱性：納米氣凝膠在-10℃至120℃時， 導熱系數(shù)為0.018到0.02w/(m.K)之間， 切產(chǎn)品導熱系數(shù)隨著溫度的提高而增加緩慢。

• 輕質(zhì)性：納米氣凝膠粉末的密度在0.05-0.05g/ml

• 阻燃性：通過燃燒試驗，納米氣凝膠顯示出優(yōu)異的阻燃性。

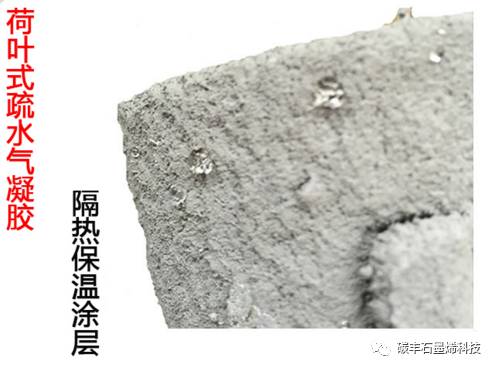

• 疏水性：通過接觸角測試儀在常溫下測試，接觸角測試得出納米氣凝膠的接觸角為145°， 這顯示出納米氣凝膠優(yōu)異的疏水性。

• 熱穩(wěn)定性：采用熱重-差示掃描量熱分析法， 獲得熱重分析曲線。氣凝膠粉末在35℃-900℃取件， 總失重率為14.21%， 具有優(yōu)異的熱穩(wěn)定性。

• 吸附性：采用BET比表面積測試儀分析法， 納米氣凝膠比表面積為800-1000平方米/克， 具有優(yōu)異的吸附性。

• 其他特性：隔音性和減震性能等。

• 綠色環(huán)保：無毒無腐蝕

• 施工方便：抗拉抗壓， 密度低

產(chǎn)品參數(shù)：

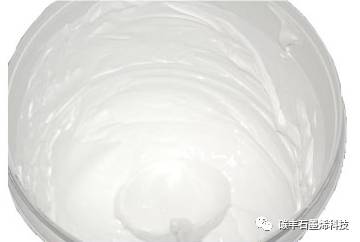

• 外觀：白色水性漿料

• 固含量：>35%

      熱  導 率：  0.040±0.005w/(m.K)（20℃溫度下）

• 漿料密度：  0.55-0.65g/cm3

• 干膜密度：  0.35-0.45g/cm3

• 干膜厚度：0.5mm

• 耐溫區(qū)間：  -40-200℃

• 粘       度：  4000-45000mPa.s

• 附著力：>0.5MPa

氣凝膠應(yīng)用隔熱方面的應(yīng)用原理：

          SiO2氣凝膠是目前隔熱性能最好的固態(tài)材料。SiO2氣凝膠 的熱導率由三部分組成，氣態(tài)熱導率固態(tài)熱導率，輻射熱導率?？諝夥肿拥钠骄杂沙叹?0nm左右， 而SiO2氣凝膠中的孔道尺寸遠遠小于這一臨界尺寸（氣凝膠尺寸大約在20nm), 材料內(nèi)部就消除了對流，氣態(tài)熱傳導率就低，且較低的密度又限制了稀疏骨架中漣的局部傳播，使固態(tài)的熱導率僅為無機玻璃態(tài)材料熱導率的1/500左右，因此，SiO2氣凝膠特殊的結(jié)構(gòu)使其成為理想的超級隔熱材料。

產(chǎn)品應(yīng)用領(lǐng)域：

       納米氣凝膠廣泛 的應(yīng)用于隔熱，保溫保冷，水處理，航空航天，石油化工，電力， 冶金，軌道交通，船舶，家電等行業(yè)其主要是保溫絕熱，空氣凈化，水處理等功能結(jié)構(gòu)夾層，填充層，或與其他材料復合，粘接，主要應(yīng)用領(lǐng)域

• 工業(yè)管道、工業(yè)反應(yīng)釜

• 油罐、液化氣存儲罐

• 建筑內(nèi)墻面

• 集裝箱

產(chǎn)品使用說明：

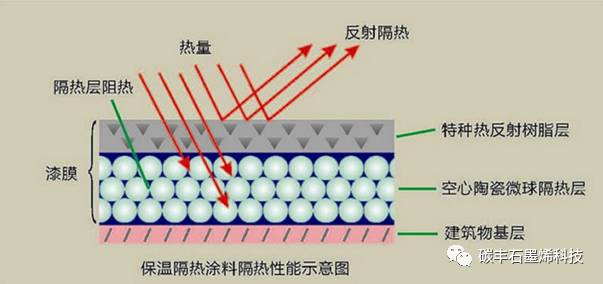

       該涂料既可以作為工業(yè)管道隔熱保溫涂料，也可以作為建筑用熱反射隔熱涂料體系的隔熱中涂，其導熱系數(shù)只有0.04W/mk, 遠遠小于國家建筑保溫隔熱材料標準導熱系數(shù)要求，也低于使用空心微珠 的隔熱中涂，提升傳統(tǒng)建筑涂料或者工業(yè)管道涂料的節(jié)能效果，大大減低能耗。

表面清潔：使用前，清洗表面至表面沒有污染物。碳鋼表面需要使用標準溶劑擦拭，電動工具清洗以及噴砂處理，從而提高涂層使用效果，延長涂層使用時間。

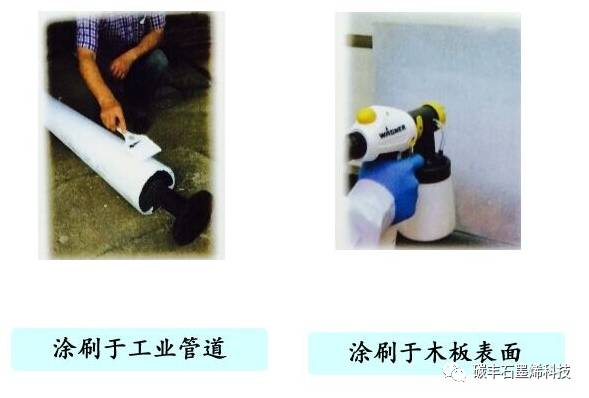

施工：使用前將涂料攪拌均勻（手動攪拌或者普通手電鉆電動工具攪拌），刷涂，輥涂，刮涂或者噴涂（需采用無氣噴機）在基材表面。

干燥時間：25°C，5%RH條件下，膜厚0.5mm的表干時間為3小時，實干5小時；膜厚為1.5mm的表干時間是5小時，實干時間為12小時。

建議間隔涂布時間為8小時以上，每次涂布不超過1.5mm.

可以高溫固化，固化溫度25度以上，最高100度，有助于氣凝膠涂料成膜，溫度太低（低于25度涂料會龜裂）

用量：1.6升左右氣凝膠涂料可刷涂1mm厚，1平方米面積。

納米氣凝膠隔熱保溫涂料的使用可以采用刷涂、滾涂或者噴涂等方式。

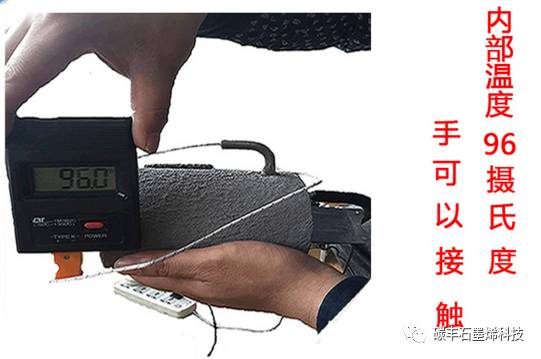

真實測試隔熱性能：

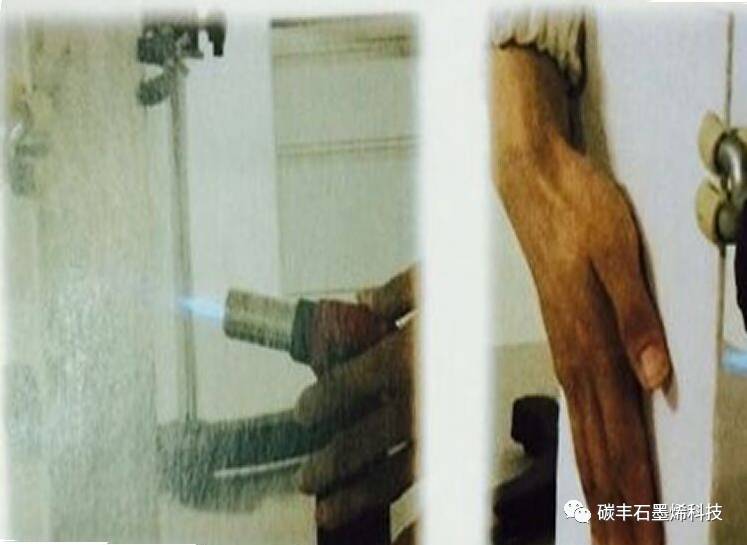

       在鋁合金板 的一面涂上0.5mm厚度的納米氣凝膠隔熱保溫涂料，用火焰噴槍在鋁合金的另一面（未涂有氣凝膠隔熱保溫涂料）進行加熱，在涂有氣凝膠隔熱保溫漿料的一面用手進行接觸，工作人員的手不會被燙傷。

碳豐資訊授權(quán)翻譯 轉(zhuǎn)載請注明出
