国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

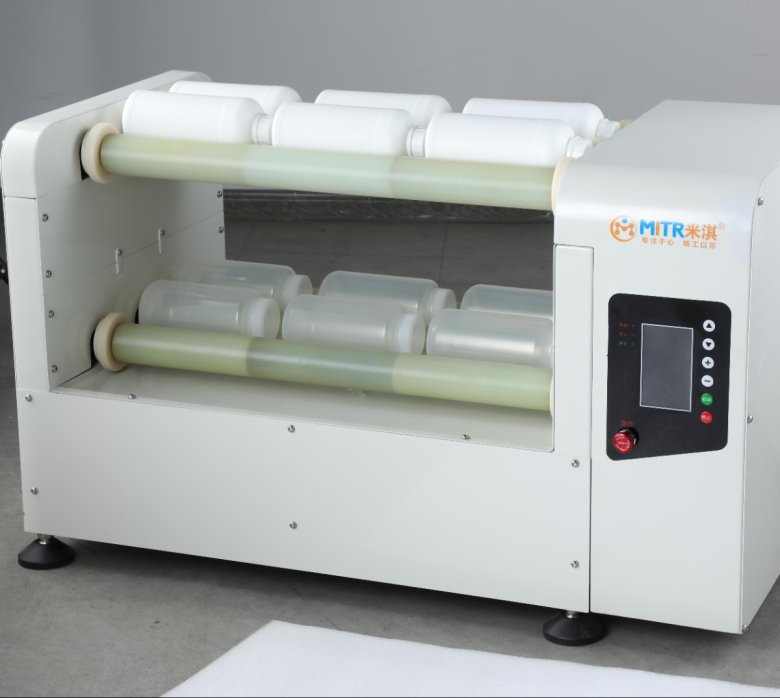

罐磨機(jī)的研磨效率直接影響生產(chǎn)周期與產(chǎn)品成本，其優(yōu)化需結(jié)合理論分析與實(shí)踐調(diào)整。以下從工藝、介質(zhì)、設(shè)備、操作四大層面提出系統(tǒng)性改進(jìn)方案：

一、工藝參數(shù)優(yōu)化

1. 轉(zhuǎn)速控制

• 通過公式 $N_c=\frac{42.3}{\sqrt{D}}$（$D$為罐體內(nèi)徑，單位：米）計(jì)算臨界轉(zhuǎn)速，再設(shè)定實(shí)際轉(zhuǎn)速。

• 實(shí)驗(yàn)驗(yàn)證：對(duì)某礦物粉體研磨時(shí)，轉(zhuǎn)速?gòu)?5%臨界值提升至75%，粒度D50從45μm降至32μm，耗時(shí)縮短30%。

• 理論依據(jù)：研磨效率與罐體臨界轉(zhuǎn)速相關(guān)，通常運(yùn)行轉(zhuǎn)速為臨界轉(zhuǎn)速的60%-80%。

• 調(diào)整方法：

• 注意：過高轉(zhuǎn)速可能導(dǎo)致介質(zhì)離心化，降低碰撞能量，需結(jié)合物料硬度動(dòng)態(tài)調(diào)整。

2. 介質(zhì)填充率優(yōu)化

• 填充率范圍：通常為罐體有效容積的40%-60%，具體需通過實(shí)驗(yàn)確定。

• 案例：某陶瓷企業(yè)研磨氧化鋁時(shí)，填充率從50%提高至55%，單位時(shí)間產(chǎn)量提升18%，但超過60%后因介質(zhì)運(yùn)動(dòng)空間不足導(dǎo)致效率下降。

• 建議：采用階梯式填充率測(cè)試（如45%、50%、55%），繪制效率-填充率曲線確定最優(yōu)值。

3. 研磨時(shí)間精準(zhǔn)控制

• 粗磨階段：大介質(zhì)+高轉(zhuǎn)速，快速破碎大顆粒；

• 細(xì)磨階段：小介質(zhì)+低轉(zhuǎn)速，避免過粉碎。

• 實(shí)時(shí)監(jiān)測(cè)：安裝粒度分析儀或功率傳感器，通過粒度變化或功率波動(dòng)自動(dòng)終止研磨。

• 分階段研磨：

• 效果：某電池材料企業(yè)采用分階段研磨后，總時(shí)間縮短25%，粒度分布集中度（SPAN值）從1.8降至1.2。

二、研磨介質(zhì)選型與配比

1. 介質(zhì)材質(zhì)匹配

• 金屬介質(zhì)：適用于高硬度物料（如礦石），但易引入鐵雜質(zhì)，需后續(xù)除鐵處理。

• 陶瓷介質(zhì)（如氧化鋯、氧化鋁）：化學(xué)穩(wěn)定性高，適用于電子級(jí)材料，但成本較高。

• 案例：研磨鋰電池正極材料時(shí)，使用氧化鋯球替代鋼球，鐵含量從0.15%降至0.02%，產(chǎn)品合格率提升40%。

2. 介質(zhì)尺寸組合

• 多級(jí)配比：采用大、中、小介質(zhì)混合（如5:3:2比例），大介質(zhì)破碎大顆粒，小介質(zhì)細(xì)化表面。

• 實(shí)驗(yàn)數(shù)據(jù)：對(duì)某金屬粉末研磨時(shí)，單一10mm介質(zhì)需6小時(shí)達(dá)到D50=10μm，而采用10mm:6mm:3mm=4:4:2組合僅需4小時(shí)。

• 工具：使用介質(zhì)篩分儀定期檢測(cè)尺寸分布，及時(shí)補(bǔ)充磨損介質(zhì)。

3. 介質(zhì)形狀優(yōu)化

• 球形介質(zhì)：滾動(dòng)摩擦小，能量利用率高，但點(diǎn)接觸易導(dǎo)致局部過熱。

• 圓柱形介質(zhì)：線接觸增加研磨面積，適合粘性物料，但能耗較高。

• 選擇原則：根據(jù)物料流動(dòng)性與粘度選擇，流動(dòng)性差的物料優(yōu)先選用圓柱形介質(zhì)。

三、設(shè)備性能提升

1. 罐體結(jié)構(gòu)改進(jìn)

• 濕法研磨時(shí)安裝雙循環(huán)冷卻水套，控制罐體溫度≤50℃，避免物料團(tuán)聚。

• 某顏料企業(yè)通過冷卻改造，研磨溫度從70℃降至45℃，產(chǎn)品分散性顯著改善。

• 波浪形內(nèi)襯增加介質(zhì)拋落高度，提升碰撞能量（實(shí)測(cè)效率提升15%）。

• 陶瓷內(nèi)襯替代橡膠內(nèi)襯，減少靜電吸附導(dǎo)致的物料粘壁。

• 內(nèi)襯設(shè)計(jì)：

• 冷卻系統(tǒng)：

2. 傳動(dòng)系統(tǒng)升級(jí)

• 變頻調(diào)速：根據(jù)物料特性動(dòng)態(tài)調(diào)整轉(zhuǎn)速，避免固定轉(zhuǎn)速下的能量浪費(fèi)。

• 高扭矩減速機(jī)：替換傳統(tǒng)減速機(jī)，提升啟動(dòng)扭矩30%，減少堵轉(zhuǎn)停機(jī)次數(shù)。

• 案例：某水泥企業(yè)升級(jí)后，單罐日產(chǎn)量從12噸提升至18噸，電耗下降12%。

3. 智能化控制集成

• PLC+傳感器系統(tǒng)：實(shí)時(shí)監(jiān)測(cè)電流、溫度、振動(dòng)等參數(shù)，自動(dòng)調(diào)整工藝參數(shù)。

• 數(shù)字孿生技術(shù)：通過虛擬仿真優(yōu)化研磨路徑，減少試錯(cuò)成本。

• 效果：某化工企業(yè)應(yīng)用后，研磨周期標(biāo)準(zhǔn)差從±15分鐘降至±3分鐘，產(chǎn)品質(zhì)量穩(wěn)定性提升。

四、操作管理強(qiáng)化

1. 物料預(yù)處理

• 干燥控制：濕法研磨前將物料含水率降至≤5%，避免水分影響介質(zhì)運(yùn)動(dòng)。

• 分散劑添加：對(duì)易團(tuán)聚物料（如納米顆粒）加入0.1%-0.5%分散劑，減少研磨阻力。

• 案例：研磨納米二氧化硅時(shí)，添加六偏磷酸鈉后，研磨時(shí)間從8小時(shí)縮短至5小時(shí)。

2. 裝料量精準(zhǔn)控制

• 固液比優(yōu)化：濕法研磨時(shí)固液比通常為1:0.8-1:1.2，過高導(dǎo)致粘度過大，過低降低碰撞頻率。

• 干法研磨：物料填充率不超過罐體容積的30%，避免過度壓實(shí)。

• 工具：使用激光測(cè)距儀或稱重系統(tǒng)實(shí)現(xiàn)自動(dòng)化裝料。

3. 人員技能培訓(xùn)

• 標(biāo)準(zhǔn)化操作：制定《罐磨機(jī)操作SOP》，明確參數(shù)設(shè)置、介質(zhì)添加、異常處理等流程。

• 故障診斷培訓(xùn)：通過振動(dòng)分析、油液檢測(cè)等手段，培養(yǎng)操作人員快速定位問題能力。

• 效果：某企業(yè)培訓(xùn)后，設(shè)備故障率下降40%，非計(jì)劃停機(jī)時(shí)間減少65%。

五、輔助技術(shù)應(yīng)用

1. 超聲輔助研磨

• 在罐體外部安裝超聲換能器，通過空化效應(yīng)加速顆粒破碎。

• 實(shí)驗(yàn)數(shù)據(jù)：研磨石英砂時(shí)，超聲功率100W下，D50從38μm降至25μm，時(shí)間縮短50%。

2. 磁場(chǎng)輔助研磨

• 對(duì)磁性物料（如鐵氧體）施加外部磁場(chǎng)，引導(dǎo)介質(zhì)定向運(yùn)動(dòng)，提升研磨針對(duì)性。

• 案例：某磁性材料企業(yè)應(yīng)用后，產(chǎn)品剩磁強(qiáng)度標(biāo)準(zhǔn)差從±5mT降至±2mT。

總結(jié)

提高罐磨機(jī)研磨效率需構(gòu)建“工藝-介質(zhì)-設(shè)備-操作”四位一體優(yōu)化體系。建議企業(yè)從以下步驟實(shí)施：

1. 數(shù)據(jù)采集：安裝傳感器記錄當(dāng)前運(yùn)行參數(shù)（轉(zhuǎn)速、電流、溫度等）；

2. 實(shí)驗(yàn)設(shè)計(jì)：通過DOE（實(shí)驗(yàn)設(shè)計(jì)）方法篩選關(guān)鍵影響因素；

3. 迭代優(yōu)化：結(jié)合仿真軟件與實(shí)際生產(chǎn)數(shù)據(jù)，逐步逼近最優(yōu)參數(shù)組合；

4. 標(biāo)準(zhǔn)化固化：將優(yōu)化成果納入企業(yè)標(biāo)準(zhǔn)，持續(xù)培訓(xùn)與改進(jìn)。
   通過系統(tǒng)性優(yōu)化，典型企業(yè)可實(shí)現(xiàn)研磨效率提升20%-50%，同時(shí)降低單位能耗15%-30%，顯著增強(qiáng)市場(chǎng)競(jìng)爭(zhēng)力。
