国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

鈉離子電池由于因儲量豐富易于獲取，作為鋰離子電池的替代品備受關(guān)注。NaFePO4因擁有高理論容量、低成本、高結(jié)構(gòu)穩(wěn)定性等優(yōu)勢。然而，理論和實驗證明，熱力學穩(wěn)定NaFePO4相作鈉離子電池正極時是電化學惰性的。如何利用熱力學穩(wěn)定磷鐵鈉礦NaFePO4是本領(lǐng)域亟待突破的重要科學和技術(shù)問題。

武漢理工大學材料學科首席教授麥立強及硅酸鹽國家重點實驗室陶海征團隊通過高能球磨，制備了具有不同非晶相含量的系列NaFePO4復合材料，證明了非晶相含量與儲鈉容量之間的關(guān)系；

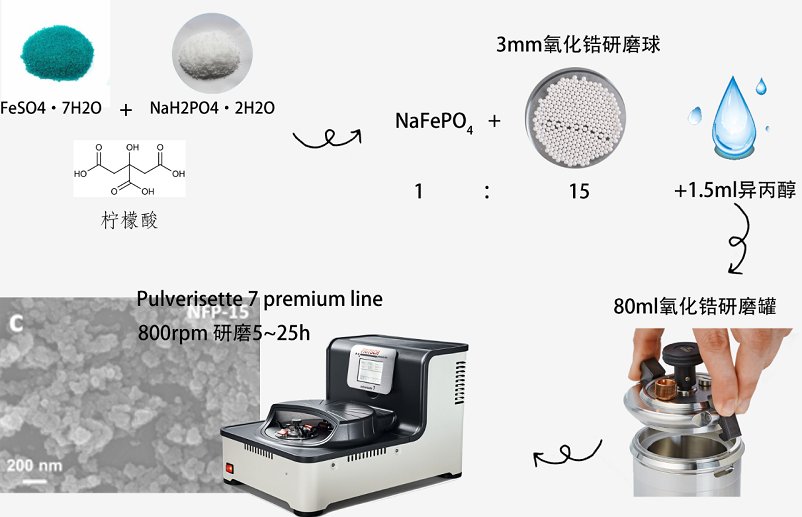

麥立強教授使用高能行星式球磨機制備并不斷優(yōu)化復合材料的性能，在800rpm高轉(zhuǎn)速下，將NaFePO4復合材料與1.5ml異丙醇共混球磨5-25小時，以觀察不同球磨時間達到的優(yōu)化效果。從SEM照片不難看出，絕大多數(shù)NaFePO4復合材料已被研磨至100nm以下。

優(yōu)化后的NaFePO4復合材料表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性，在1 C倍率下容量約115 mAh/g, 循環(huán)800次后容量保持率為91.3%；結(jié)合同步輻射、拉曼散射等技術(shù)方法，揭示了無序工程提升儲鈉性能的原子尺度結(jié)構(gòu)起源，提供了一種改善電池性能的新途徑，同時也為電池的研究開辟了一個新的研究方向。

【研究成果】

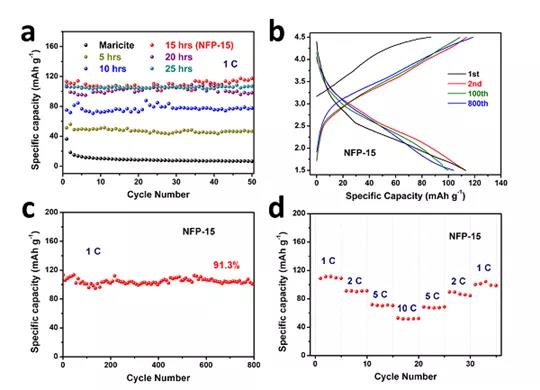

(a) 晶態(tài)磷鐵鈉礦NaFePO4和球磨不同時間的NaFePO4在1 C（155 mA g-1）倍率下的循環(huán)性能。

(b) 球磨15小時的NaFePO4對應的充放電曲線;

(c) 球磨15小時的NaFePO4的循環(huán)性能.

(d) 球磨15小時的NaFePO4的倍率性能

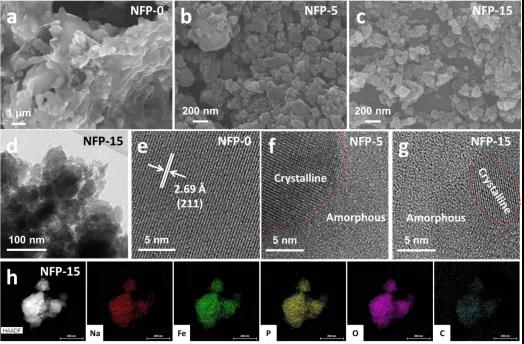

(a-c) FESEM 圖像：球磨5小時的NaFePO4(b),和球磨15小時的NaFePO4(c)；

(d) 球磨15小時NaFePO4的TEM圖像；

(e-g) HRTEM圖像：晶態(tài)磷鐵鈉礦NaFePO4(e)，球磨5小時的NaFePO4(f)和球磨15小時的NaFePO4(g)；

(h) 球磨15小時的NaFePO4HAADF圖像和EDS元素分布圖。

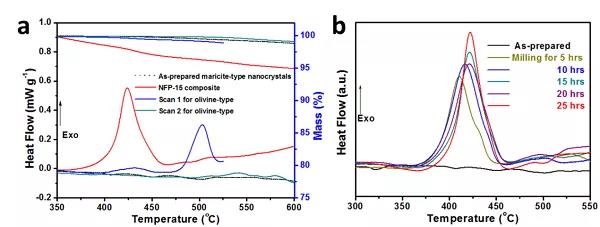

球磨不同程度后NaFePO4的相變

【小結(jié)】

通過調(diào)控球磨參數(shù)制備了具有不同非晶相含量NaFePO4同質(zhì)多相復合材料，并證明了非晶相含量與儲鈉容量之間的關(guān)系。優(yōu)化后的NaFePO4展現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性，在1C倍率下容量約115mAh/g, 循環(huán)800次后容量保持率91.3%。這可以歸因于非晶相與晶相的協(xié)同效應，即活性的非晶相有利于實現(xiàn)高的儲鈉容量，而非活性的晶相能夠增強結(jié)構(gòu)穩(wěn)定性。

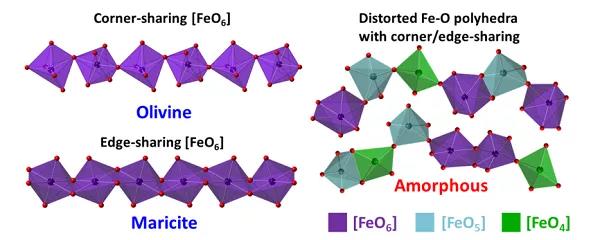

此外，揭示了該材料中無序工程提升儲鈉性能的原子尺度結(jié)構(gòu)起源，即非晶化過程中共邊的[FeO6]八面體向共頂或共邊[FeOn]多面體的轉(zhuǎn)變是獲得高儲鈉性能的關(guān)鍵。作者通過系統(tǒng)表征發(fā)現(xiàn)了無序工程提升NaFePO4電化學性能的原子尺度機制，該工作為通過無序工程開發(fā)新的電極材料具有重要指導意義。

論文第一作者是陶海征教授、麥立強教授和岳遠征教授指導的博士生熊方宇，陶海征教授和岳遠征教授是通訊作者，近日以“Revealing the atomistic origin of the disorder-enhancedNa-storage performance in NaFePO4 battery cathode”為題目發(fā)表在Nano Energy上。
