国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

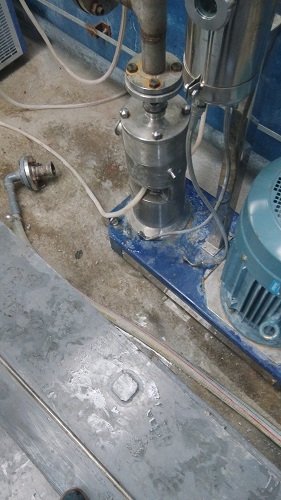

                     聚四氟乙烯分散樹脂凝聚母液 高速破乳高速乳化機

聚四氟乙烯(PTFE)分散樹脂的生產(chǎn)一般由聚合、凝聚、干燥三部分組成。具體地，是在高壓反應釜中以水或其它溶劑為載體，加入分散劑、引發(fā)劑以及其它助劑，與四氟乙烯(TFE)單體進行反應，反應釜中的引發(fā)劑在一定溫度下形成自由基并與單體進行鏈引發(fā)、鏈增長、鏈終止的聚合反應，由于分散劑在載體中形成膠束，而單體贈水親油，因此整個反應是在膠束內(nèi)部完成，最后在反應釜中得到乳白色的PTFE乳液，反應結(jié)束后將PTFE乳液輸送料液貯槽，然后加無離子水將比重由1.2稀釋到1.05后，再送至凝聚桶內(nèi)，在機械攪拌的作用下破壞膠束，PTFE從膠束中分離出來形成有規(guī)則形狀的PTFE樹脂，得到的樹脂送至干燥器干燥后作為商品銷售出去。

噸聚四氟乙烯樹脂(按干料計算)凝聚后得到的母液有12噸，大多數(shù)企業(yè)將這部分母液作為工業(yè)廢水直接排放。但是，由于現(xiàn)有聚四氟乙烯分散樹脂生產(chǎn)工藝的限制，凝聚母液中含有少量的樹脂以及聚合反應時添加的助劑(具體約0.1％的PTFE、30ppm的含氟表面活性劑以及少量的石蠟和其它助劑)，

目前，有少數(shù)報道采用加入金屬鹽凝聚破乳來回收母液中的聚四氟乙烯樹脂，但采用該方法獲得的聚四氟乙烯樹脂為低端產(chǎn)品或回收率較低，總之效果不夠理想。

一種聚四氟乙烯分散樹脂凝聚母液的資源化方法，包括：在凝聚母液中加入電解質(zhì)后進行機械破乳，所述機械破乳的過程中通入潔凈的惰性氣體。

上述技術(shù)方案中，電解質(zhì)的加入會破壞膠束的穩(wěn)定性，惰性氣體在機械力的作用下被切割成小氣泡并附著在膠束上，隨著不斷切割變得更加細小，并逐步炸開進而增加了對膠束的破壞能力，使得破乳更為徹底，提高了凝聚母液中剩余樹脂的回收率
