国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

電解鋁廠每年產(chǎn)生大量廢渣，這些廢渣中含有豐富的氟化鋁和氧化鋁，正是制備冰晶石的理想原料。傳統(tǒng)處理方式以填埋為主，不僅占用土地，還可能造成氟化物污染。而通過再生技術(shù)，這些廢渣可以“變廢為寶”，轉(zhuǎn)化為高價(jià)值的冰晶石產(chǎn)品。

再生冰晶石的核心工藝

再生冰晶石的生產(chǎn)工藝主要包括以下幾個(gè)步驟：

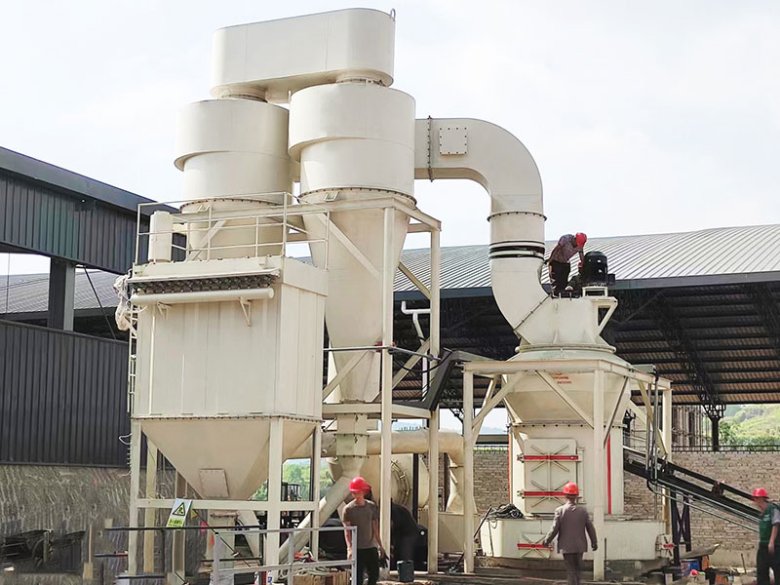

1、廢渣預(yù)處理：磨粉機(jī)至關(guān)重要的作用

電解鋁廢渣首先通過磨粉機(jī)粉碎至75-250微米，這一步驟至關(guān)重要：粉碎后的廢渣比表面積大幅增加，有利于后續(xù)化學(xué)反應(yīng)的高效進(jìn)行。同步去除廢渣中的碳和鐵雜質(zhì)，確保最終產(chǎn)品的純度。

2、酸浸反應(yīng)：釋放氟鋁資源

將粉碎后的廢渣與濃硫酸混合，在20-90℃條件下反應(yīng)30-1800分鐘。反應(yīng)過程中產(chǎn)生的氟化氫氣體通過水或堿液吸收，避免環(huán)境污染，同時(shí)為后續(xù)工藝提供原料。

3、結(jié)晶提純：冰晶石的誕生

反應(yīng)完成后，加入水稀釋并過濾，向?yàn)V液中加入碳酸鈉溶液和氫氟酸，在20-95℃條件下攪拌反應(yīng)1-3小時(shí)，生成冰晶石料漿。經(jīng)過過濾、洗滌和干燥，最終得到高純度的再生冰晶石產(chǎn)品。
