【熱點應用】軟包電池原位變溫充放電衍射分析

馬爾文帕納科 2025-05-19 | 閱讀：591

本文摘要

新能源汽車在低溫環境下的電池性能下降，導致續航里程減少、充電效率降低等問題。因此，研究者們越來越關注電池材料在不同溫度下的性能。本文介紹在Empyrean銳影衍射儀上，使用銀靶高穩定性光管和銀靶聚焦光反射鏡作為入射光路，GaliPIX^3D重元素半導體探測器作為衍射光路，在常溫下實現單層和多層軟包電池的透射模式變溫原位充放電衍射測試。關注馬爾文帕納科公眾號，下載用于電池研究和質量控制的《原位XRD解決方案》手冊。

近來，馬爾文帕納科推出了VTEC-trans軟包電池原位變溫樣品腔（如圖 1），可以對軟包電池實現 -10℃ 至 70℃ 范圍內的溫度控制，配合高性能銀靶光路對軟包電池進行原位變溫充放電衍射分析，使得電池材料的衍射分析可以滿足不同溫度下的原位表征需求。

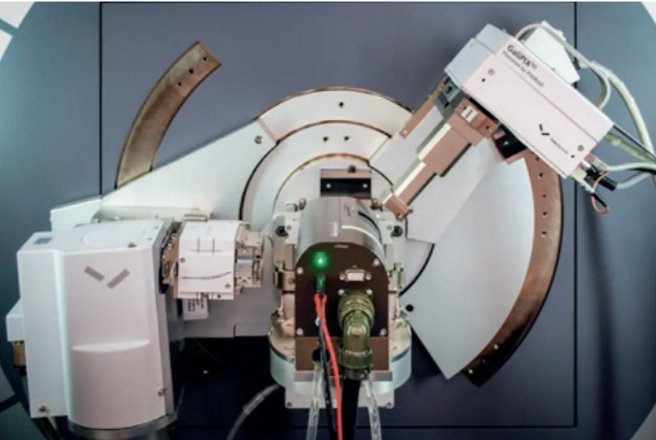

圖 1 VTEC-trans 配合銀靶透射光路工作的軟包電池原位變溫樣品腔

進行充放電數據分析時，關聯衍射數據和循環中的電壓狀態是一件較為繁瑣的工作，為了實現XRD和充放電的同步啟動，方便用戶進行數據分析，馬爾文帕納科開發了配合BioLogic恒電位儀使用的集成式控制軟件。軟件界面如圖 2，可對VTEC-trans樣品腔的溫度進行控制，同時對充放電參數和衍射儀的測量條件進行控制，并可實現充放電和XRD測試的同步啟動，溫度和電流電壓參數會自動寫入XRD測試生成的*.xrdml格式數據中，方便用戶識別不同充放電階段的XRD數據并進行作圖。

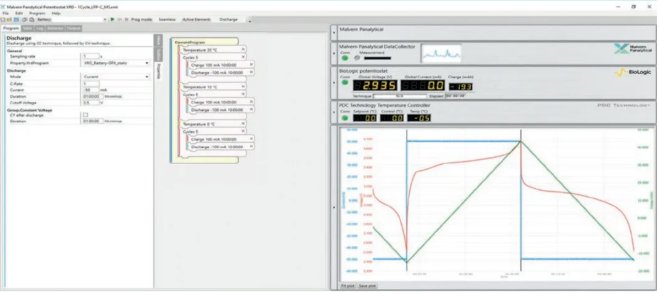

圖 2 溫度、充放電和衍射測量的一體式集成控制軟件

應用實例

在Empyrean銳影衍射儀上對一個磷酸鐵鋰軟包電池在30℃和0℃分別進行了兩個循環的原位充放電衍射測試，數據結果如圖 3。

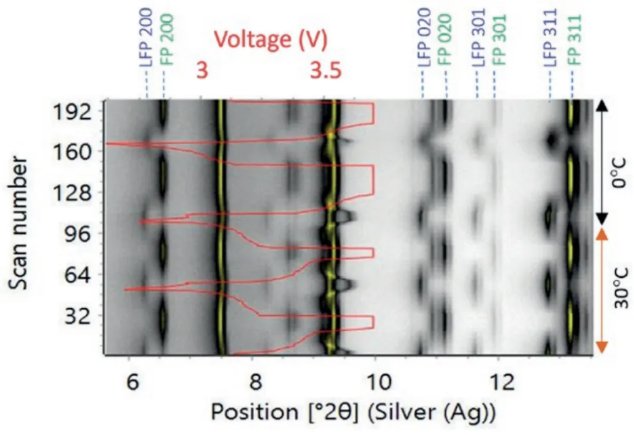

圖 3 LFP軟包電池在30攝氏度和0攝氏度先后進行兩個充放電循環的原位衍射數據

使用HighScore Plus軟件對這批XRD數據進行了批處理自動Rietveld結構精修計算，可以獲得不同溫度下循環過程中電池各物相的相對含量的變化。HighScore Plus軟件的MultiPlot作圖功能可以將不同溫度下正極磷酸鐵鋰的相對含量和相應的電壓狀態關聯作圖，得到含量隨充放電進程變化的曲線（如圖 4），可以看到在充電過程中，正極材料磷酸鐵鋰逐漸變?yōu)榱姿徼F，0℃下較大的電壓滯后表明在低溫下電池性能下降。

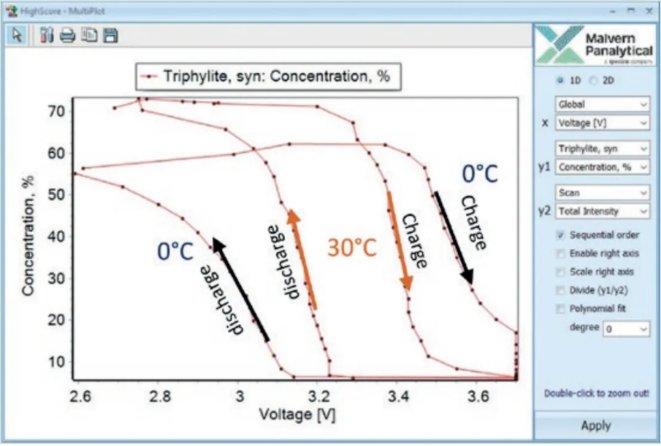

圖 4 不同溫度下磷酸鐵鋰相對含量的變化

即使沒有VTEC-trans變溫原位分析附件，只使用BioLogic恒電位儀進行常溫測試的客戶也可以使用這套新的集成控制軟件，對衍射儀和恒電位儀進行同步控制，并且獲得含有充放電過程參數的衍射數據。

Empyrean X 射線衍射儀可拓展原位測試功能，能夠監測電池在充放電過程中正極和負極材料的動態變化。X 射線源、光學元件和探測器的配置適用性強，可對多種類型的電池單元進行精準探測和分析。了解更多用于電池研究和質量控制的配置信息，關注馬爾文帕納科微信公眾號，下載《原位XRD解決方案》。
