国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

一、不銹鋼粉末

由不銹鋼合金制得的金屬不銹鋼粉末。粒子形狀為規(guī)則的圓球狀，平均粒徑<33μm。有優(yōu)越的耐腐化性和經(jīng)久力，其圓球粒子可以平行涂膜外表定位而且散布在全部涂膜中，構(gòu)成具有優(yōu)秀隱瞞力的屏障層，把濕氣蓋住.

不銹鋼粉采用低碳鋼即含鉻18%～20%，鎳10%～12%，鉬約3%的不銹鋼為原料，經(jīng)霧化后，在潤滑劑(硬脂酸)存在下球磨、過篩分級(jí)制成顏料，也可直接進(jìn)行濕球磨。

主要用于維護(hù)保養(yǎng)涂料、耐熱和耐久性涂料，不銹鋼片狀顏料在裝飾性漆中可產(chǎn)生極有吸引力的天然金屬色。以及廣泛應(yīng)用于鋁鑄件及銅、鋅鑄件的表面精加工處理，各種金屬表面的噴砂打磨，鑄造工件的除毛邊、毛刺，刃物表面、鑄造制品表面的噴沙打磨等?？墒鼓漠a(chǎn)品平整、光潔、發(fā)亮、達(dá)到增白的效果。

二、行業(yè)發(fā)展現(xiàn)狀

    美國加州Parmatech公司于1973年發(fā)明，八十年代初歐洲許多國家以及日本都投入極大精力開始研究該技術(shù)，并得到迅速推廣。特別是八十年代中期，這項(xiàng)技術(shù)實(shí)現(xiàn)產(chǎn)業(yè)化以來更獲得突飛猛進(jìn)的發(fā)展，每年都以驚人的速度遞增。到目前為止，美國、西歐、日本等十多個(gè)國家和地區(qū)有一百多家公司從事該工藝技術(shù)的產(chǎn)品開發(fā)、研制與銷售工作。日本在競(jìng)爭上十分積極，并且表現(xiàn)突出，許多大型株式會(huì)社均參與MIM工業(yè)的推廣，這些公司公司包括有太平洋金屬、三菱制鋼、川崎制鐵、神戶鑄鋼、住友礦山、精工-愛普生、大同特殊鋼等。目前日本有四十多家專業(yè)從事MIM產(chǎn)業(yè)的公司，其MIM工業(yè)產(chǎn)品的銷售總值早已超過歐洲并直追美國。到目前為止，全球已有百余家公司從事該技術(shù)的產(chǎn)品研發(fā)、研制與銷售工作，MIM技術(shù)也因此成為新型制造業(yè)中最為活躍的前沿技術(shù)領(lǐng)域，被譽(yù)為世界冶金行業(yè)的開拓性技術(shù)，代表著粉末冶金技術(shù)的發(fā)展方向。

三、金屬粉末注射成型技術(shù)(MIM)

金屬粉末注射成型技術(shù)(Metal Powder Injection Molding，簡稱MIM)是將現(xiàn)代塑料注射成形技術(shù)引入粉末冶金領(lǐng)域而形成的一門新型粉末冶金近凈形成形技術(shù)。其基本工藝過程是：首先將固體粉末與有機(jī)粘結(jié)劑均勻混練，經(jīng)制粒后在加熱塑化狀態(tài)下(～150℃)用注射成形機(jī)注入模腔內(nèi)固化成形，然后用化學(xué)或熱分解的方法將成形坯中的粘結(jié)劑脫除，最后經(jīng)燒結(jié)致密化得到最終產(chǎn)品。與傳統(tǒng)工藝相比，具有精度高、組織均勻、性能優(yōu)異，生產(chǎn)成本低等特點(diǎn)，其產(chǎn)品廣泛應(yīng)用于電子信息工程、生物醫(yī)療器械、辦公設(shè)備、汽車、機(jī)械、五金、體育器械、鐘表業(yè)、兵器及航空航天等工業(yè)領(lǐng)域。因此，國際上普遍認(rèn)為該技術(shù)的發(fā)展將會(huì)導(dǎo)致零部件成形與加工技術(shù)的一場(chǎng)革命，被譽(yù)為“當(dāng)今最熱門的零部件成形技術(shù)”和“21世紀(jì)的成形技術(shù)”。

MIM用粉末的選用 粉末原料的選定從技術(shù)角度看,要考慮它與粘 結(jié)劑混合后的流動(dòng)特性、脫粘特性和燒結(jié)特性。作為MIM生產(chǎn)廠則要綜合考慮粉末原料的價(jià)格、工業(yè)上制粉技術(shù)的限制、MIM產(chǎn)品的形狀和性能及其銷售價(jià)格。MIM用粉末原料應(yīng)該考慮下述三大要素。

    粉末平均粒度： 平均粒度是MIM工藝性能和零件性能的重要因素。粉末越細(xì),填充密度和均勻程度就會(huì)越高,有益于提高燒結(jié)體的密度。 MIM用粉末通常是指平均粒徑在20μm以下(多用1～10μm)的粉末。粉末的粒徑越小其價(jià)格 就越高。目前來看,粉末供應(yīng)商提供的粉末原料在平均粒度和價(jià)格方面與MIM產(chǎn)品的生產(chǎn)要求還存在著差距。

    振實(shí)密度： 在粉末的粒度相同、均質(zhì)的情況下,反映粉末形狀的振實(shí)密度也是影響粉末填充特性的重要因素。就水霧化粉末而言,在平均粒度相同的條件下,振實(shí)密度高粘結(jié)劑的用量小,也能保持注射料的流動(dòng)性,這樣就能夠使均勻地進(jìn)入模具型腔內(nèi)的粉末量增加,使粘結(jié)劑的用量減少。其結(jié)果會(huì)使燒結(jié)體的收縮率降低,由此便可縮小零件的尺寸誤差。

粉末的含氧量:粉末表面的氧化程度不僅對(duì)燒結(jié)性能有影響，而且也是影響磁性材料、含鈦鋁等強(qiáng)氧化性元素的高合金鋼等材料特性的重要因素。為了確保MIM零件的燒結(jié)性能和材料特性，所用粉末的含氧量越低越好。

    粉末的上述要素對(duì)MIM制品的密度、尺寸精度等起著重要作用，影響著其商品價(jià)值。所以，要結(jié)合粉末的價(jià)格來綜合優(yōu)化選用。

四、MIM用粉末粒度檢測(cè)的重要性

    MIM是一種將傳統(tǒng)粉末冶金和現(xiàn)代塑料注塑成形技術(shù)結(jié)合而成的新型金屬成形工藝。金屬注射成形工藝對(duì)于金屬粉末的選擇有嚴(yán)格標(biāo)準(zhǔn)，這是因?yàn)榉勰╊w粒的形狀可以左右制品的質(zhì)量。好的金屬喂料才可以成形好的產(chǎn)品，而好的粉末會(huì)成就好的金屬喂料，這也就是說金屬粉末的好壞影響著MIM制品的性能。那么怎樣才算是好的金屬粉末呢?行業(yè)經(jīng)過多年的生產(chǎn)實(shí)踐和行業(yè)專家的理論研究發(fā)現(xiàn)，越是粒度細(xì)小、顆粒均勻、接近球狀的粉末顆粒越適合制造喂料，這樣的粉末制成的喂料在后續(xù)的制品成形過程中流動(dòng)性良好，有利于整個(gè)MIM工藝的順利完成，而且脫粘容易，脫粘后的坯件在燒結(jié)過程中收縮均勻且程度較小。因此MIM的粒度大小是否符合工藝要求非常重要，粒度檢測(cè)也成為重要環(huán)節(jié)。

另外平均粒徑也是MIM的價(jià)格區(qū)分的重要指標(biāo)。MIM要在與普通的粉末冶金、機(jī)械加工成形技術(shù)的競(jìng)爭中發(fā)展，就要大幅度降低粉末原料價(jià)格。與普通粉末冶金用的100目粉末(平均粒度在60um水平)相比，MIM用不銹鋼粉末的價(jià)格是其三倍以上，因而制約了MIM的應(yīng)用。價(jià)格高的原因是MIM用粉末的收得率比100目粉末低。

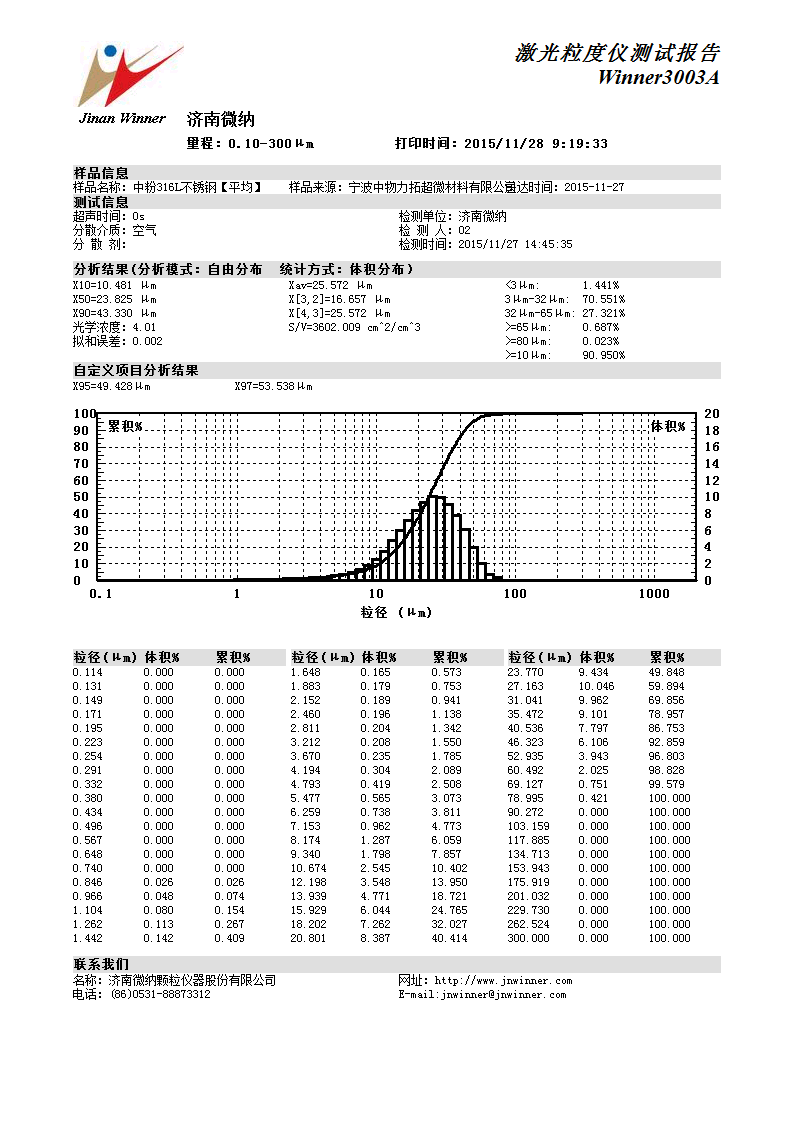

    本次MIM粒度檢測(cè)實(shí)驗(yàn)，使用的是Winner3003A激光粒度分析儀。測(cè)試報(bào)告如下：
