中國粉體網(wǎng)訊 橡膠工業(yè)中常用的非金屬礦物填料種類豐富，其礦物性質(zhì)與作用原理因結(jié)構(gòu)差異而各具特色。
一、核心礦物填料分類與特性
1.碳酸鈣（CaCO3）
礦物性質(zhì)：分為重質(zhì)（天然粉碎）、輕質(zhì)（化學(xué)沉淀）和納米級(jí)。重鈣密度2.7-2.9g/cm³，吸油值低（20-30ml/100g）；輕鈣粒徑更細(xì)（0.5-3μm），吸油值較高（40-60ml/100g）；納米鈣粒徑＜100nm，比表面積達(dá)50-80m²/g。
作用原理：
增容降本：填充量可達(dá)50-100份，減少生膠用量。
半補(bǔ)強(qiáng)效應(yīng)：輕鈣通過表面羥基與橡膠分子物理纏結(jié)，提升拉伸強(qiáng)度（10-15MPa）和撕裂強(qiáng)度（20-30kN/m）。
絕緣性：在電纜護(hù)套中降低介電損耗。
改性技術(shù)：硬脂酸或偶聯(lián)劑處理可降低表面能，使納米鈣分散性提升，補(bǔ)強(qiáng)效果接近白炭黑。
2.高嶺土（Al2Si2O5(OH)4）
礦物性質(zhì)：1:1層狀硅酸鹽，密度2.6g/cm³，表面羥基豐富，等電點(diǎn)pH4.5，高溫煅燒后生成莫來石。
作用原理：
增強(qiáng)與加工改性：片狀結(jié)構(gòu)阻礙裂紋擴(kuò)展，提升定伸應(yīng)力（10-15MPa）；表面羥基吸附硫化促進(jìn)劑，縮短硫化時(shí)間。
功能性填充：在白色橡膠中替代部分鈦白粉，降低成本。納米高嶺土（粒徑＜100nm）可替代20%炭黑，使硫化膠熱穩(wěn)定性提升50℃。
3.硅灰石（CaSiO3）
礦物性質(zhì)：針狀晶體，長徑比10-20:1，密度2.8g/cm³，耐高溫（1540℃）。
作用原理：
增強(qiáng)骨架：針狀結(jié)構(gòu)形成三維網(wǎng)絡(luò)，拉伸強(qiáng)度提升30%（15-20MPa），撕裂強(qiáng)度達(dá)35kN/m。
止滑性能：改性后在冰面摩擦因數(shù)提高40%，適用于冬季輪胎。
改性技術(shù)：硬脂酸處理使表面疏水性增強(qiáng)，接觸角從30°增至120°，分散性顯著改善。
4.海泡石（Mg8Si12O30(OH)4(H2O)4・8H2O）
礦物性質(zhì)：纖維狀多孔結(jié)構(gòu)，比表面積200-300m²/g，孔道直徑0.36×1.06nm。
作用原理：
物理纏結(jié)：纖維長度1-5μm，與橡膠分子形成“鋼筋混凝土”結(jié)構(gòu)，拉伸強(qiáng)度提升25%（18-22MPa）。
阻燃協(xié)同：吸附阻燃劑并緩釋，使氧指數(shù)從21%提升至28%。
改性突破：硅烷偶聯(lián)劑改性后，復(fù)合材料濕抓地力提升12%，滾動(dòng)阻力降低18%，符合歐盟標(biāo)簽法A級(jí)標(biāo)準(zhǔn)。
5.云母（KAl2(AlSi3O10)(OH)2）
礦物性質(zhì)：層狀硅酸鹽，徑厚比＞100，介電強(qiáng)度＞20kV/mm，耐高溫800℃。
作用原理：
耐高溫絕緣：在動(dòng)力電池?zé)崾Э胤雷o(hù)中，納米云母復(fù)合材料抗擊穿強(qiáng)度達(dá)25kV/mm。
氣密性提升：片狀結(jié)構(gòu)阻礙氣體滲透，使輪胎內(nèi)胎透氣率降低50%。
6.滑石粉（Mg3Si4O10(OH)2）
礦物性質(zhì)：層狀硅酸鹽，密度2.7g/cm³，莫氏硬度1-1.5，電絕緣性優(yōu)異。
作用原理：
潤滑與脫模：在模壓制品中減少粘模，提高生產(chǎn)效率。
耐高溫填充：在硅橡膠中提升耐溫性至250℃，用于高溫密封件。
7.硅藻土（無定形SiO2）
礦物性質(zhì)：多孔結(jié)構(gòu)，比表面積50-200m²/g，密度2.2g/cm³，吸附容量30-50%。
作用原理：
陶瓷化阻燃：在三元乙丙橡膠中，與玻璃粉協(xié)同形成致密陶瓷層，氧指數(shù)達(dá)32%，垂直燃燒達(dá)V-0級(jí)。
吸附緩釋：孔隙吸附阻燃劑（如籠形倍半硅氧烷），高溫下釋放形成隔離層。
改性技術(shù)：等離子體處理結(jié)合酸/堿活化，使表面硅羥基密度增加30%，提升與橡膠界面結(jié)合力。
二、作用原理與改性機(jī)制
界面結(jié)合優(yōu)化：
偶聯(lián)劑（如硅烷、鈦酸酯）通過化學(xué)鍵（Si-O-Si）連接填料與橡膠，使界面結(jié)合能從5-10mJ/m2提升至50-80mJ/m2。
表面包覆（如硬脂酸）降低填料表面能，改善分散性，減少團(tuán)聚體尺寸從10μm降至1μm以下。
協(xié)同增強(qiáng)效應(yīng)：
納米填料（如納米CaCO3、高嶺土）通過小尺寸效應(yīng)（粒徑＜100nm）產(chǎn)生量子隧穿效應(yīng)，使橡膠模量提升30-50%。
多尺度復(fù)合（如石墨烯+滑石粉）形成“剛?cè)岵?jì)”結(jié)構(gòu)，同時(shí)提升強(qiáng)度約（15-20MPa）和韌性（斷裂伸長率約500-600%）。

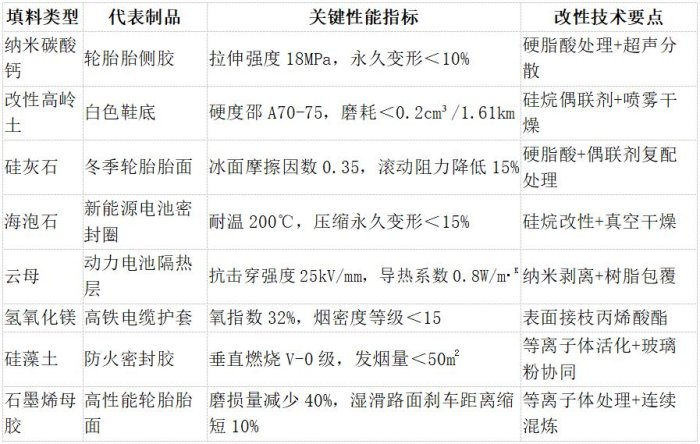

三、一些典型應(yīng)用場(chǎng)景
四、技術(shù)趨勢(shì)
功能集成化：開發(fā)兼具增強(qiáng)、阻燃、導(dǎo)熱的多效填料（如石墨烯+礦物/石墨烯+氫氧化鋁復(fù)合體系），滿足新能源汽車對(duì)輕量化與安全性的雙重需求。
工藝綠色化：推廣等離子體改性、超臨界流體處理等低能耗技術(shù)，降低表面處理過程中的VOC排放。
原料循環(huán)化：利用煤矸石、赤泥等工業(yè)固廢制備硅灰石、高嶺土替代品，實(shí)現(xiàn)“以廢代礦”的可持續(xù)發(fā)展。
結(jié)語
通過合理選擇礦物填料并優(yōu)化改性工藝，橡膠制品可在性能、成本與環(huán)保之間實(shí)現(xiàn)最佳平衡，為汽車、新能源、建筑等領(lǐng)域提供創(chuàng)新材料解決方案。
參考來源：
粉體網(wǎng)：高嶺土，你可能還不夠了解我!
粉體網(wǎng)：一文認(rèn)識(shí)碳酸鈣在橡膠中的應(yīng)用
專利技術(shù)：改性硅藻土陶瓷化阻燃橡膠復(fù)合材料(CN202411124516)
專利技術(shù)：石墨烯增強(qiáng)母膠制備方法(WO2025/012345)
Ruhida，A.R.：填料對(duì)不同填料負(fù)載下天然橡膠乳膠薄膜總蛋白含量及力學(xué)性能的影響
張振：非金屬礦物在橡膠中的應(yīng)用探究
Active Minerals International LLC公司
(中國粉體網(wǎng)編輯整理/昧光)
注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
