中國粉體網訊 在半導體產業的發展歷程中，摩爾定律長期引領著芯片性能的提升與規模的擴張。然而，隨著晶體管尺寸不斷逼近物理極限，量子隧穿效應等問題日益凸顯，傳統技術路徑遭遇瓶頸。玻璃通孔（TGV）技術憑借獨特優勢，或成為半導體突破摩爾定律束縛、開啟新增長曲線的關鍵力量。
2.5D/3D封裝工藝中的TSV技術
我們都知道，要實現芯片性能的提升就需要堆疊更多的晶體管，根據“摩爾定律”，芯片上容納的晶體管數目每18到24個月增加一倍。過去數十年，伴隨“摩爾定律”推進，單位面積晶體管密度持續攀升，驅動芯片不斷向微型化演進，催生出智能手機、筆記本電腦等一系列便攜式電子產品，深刻重塑了大眾的生活與消費形態。
但“摩爾定律”終有觸及天花板的一天。當晶圓制造工藝演進到14nm、7nm、5nm，直至當下最前沿的3nm，其有效性愈發受到嚴峻挑戰：工藝推進舉步維艱，性能提升陷入瓶頸，成本卻如脫韁野馬般大幅飆升。
近兩年來，AI浪潮席卷全球，AI服務器對算力的需求呈井噴式爆發。強大算力的背后固然需要強勁芯片支撐，但提升芯片性能是否只能依賴光刻工藝的持續突破？答案是否定的。當前芯片已高度微型化，且服務器對輕薄化的要求遠低于消費電子，一條全新思路應運而生——通過堆疊多顆芯片實現算力躍升。打個不是很形象的比喻就是一節火車頭不夠用那就多加兩節，猶如詹天佑當年的解決思路。
由此產生了問題，芯片堆疊如何實現？
目前先進封裝分為兩大類：一、基于XY平面延伸的先進封裝技術，主要通過重布線層工藝（RDL）進行信號的延伸和互連；二、基于Z軸延伸的先進封裝技術，主要是通過硅通孔（TSV）進行信號延伸和互連。顯然，芯片堆疊屬于第二種。通過TSV技術，可以將多個芯片進行垂直堆疊并互連。按照集成類型的不同分為2.5D TSV和3D TSV，2.5D TSV指的是位于硅轉接板上的TSV，3D TSV是指貫穿芯片體之中，連接上下層芯片的TSV。在3D TSV中，芯片相互靠近，所以延遲會更少，且互連長度縮短，能減少相關寄生效應，使器件以更高的頻率運行，從而轉化為性能改進，并更大程度的降低成本。TSV的尺寸范圍比較大，大的超過100um，小的小于1um。隨著工藝水平提升，TSV可以越做越小，密度越來越大。

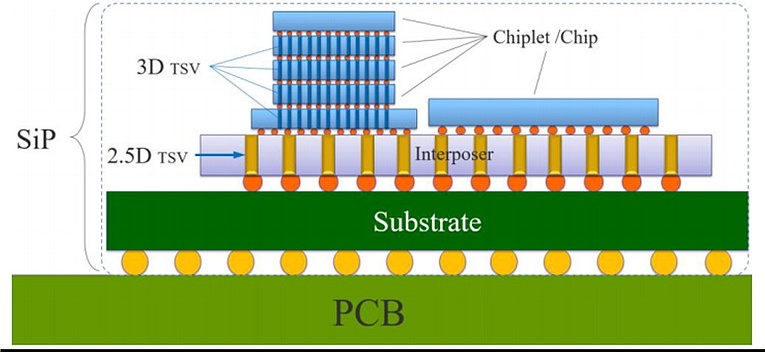

基于TSV技術的系統級封裝 來源:萬聯證券研究所
TGV：TSV的升級
雖然在先進封裝領域TSV技術較為成熟，但其存在兩個主要問題。
成本高：材料上需高純度硅晶圓及特殊絕緣、金屬填充材料，損耗大；工藝復雜，含深孔刻蝕、金屬填充等精細環節，設備精度要求高，采購及維護成本驚人；良率低，缺陷問題易導致成本增加。
電學性能差：硅材料屬于半導體材料，傳輸線在傳輸信號時，信號與襯底材料有較強的電磁耦合效應，襯底中產生渦流現象，造成信號完整性較差（插損、串擾等）。
相較硅基轉接板，玻璃轉接板有諸多優勢：
一、低成本：受益于大尺寸超薄面板玻璃易于獲取，以及不需要沉積絕緣層，成本大大降低；
二、優良的高頻電學特性：玻璃材料是一種絕緣體材料，介電常數只有硅材料的1/3左右，損耗因子比硅材料低2~3個數量級，使得襯底損耗和寄生效應大大減小，可以有效提高傳輸信號的完整性；
三、大尺寸超薄玻璃襯底易于獲�。嚎祵�、旭硝子以及肖特等玻璃廠商可以量產超大尺寸（大于2m×2m）和超�。ㄐ∮�50μm）的面板玻璃以及超薄柔性玻璃材料；
四、工藝流程簡單：不需要在襯底表面及TGV內壁沉積絕緣層，且超薄轉接板不需要二次減��；
五、機械穩定性強：當轉接板厚度小于100μm時，翹曲依然較小。
TGV技術遠期成長空間廣闊
英偉達的H100加速計算卡采用臺積電CoWoS-S 2.5D封裝技術，在硅轉接板上實現7組芯片互連。AMD（超威半導體）MI300采取類似布局，以CoWoS工藝在硅轉接板上封裝6顆GPU、3顆CPU及8組HBM內存。國內方面，壁仞科技BR100系列GPU也采用CoWoS-S封裝，將2顆計算芯�；ミB，實現算力的跨越式提升。
CoWoS封裝的核心之一為硅轉接板及TSV工藝，但其存在成本高和電學性能差等不足，而玻璃轉接板及TGV工藝具有低成本、易獲取、高頻電學特性優良等特性，因此，TGV有望作為前者替代品，成為先進封裝核心演進方向之一，疊加AI浪潮之下加速計算芯片需求高增，TGV遠期成長空間廣闊。其實，不止可用于轉接板，搭配TGV技術，玻璃基板在光電系統集成領域、MEMS封裝等領域也有巨大的應用前景，可以作為IC載板使用，以在部分領域替代現在主流的有機載板。
參考來源:
鐘毅.芯片三維互連技術及異質集成研究進展
陳俊偉.玻璃在5G通訊中的應用
東方證券《先進封裝持續演進，玻璃基板大有可為》
