中國粉體網訊  有機材料基板加工難度小，生產成本較低，在芯片封裝領域已被應用多年，但隨著高性能芯片的發展，有機材料基板在信號傳輸速度、功率傳輸效率以及封裝基板的穩定性上呈現出一定的局限性。由此，玻璃基板應運而生。

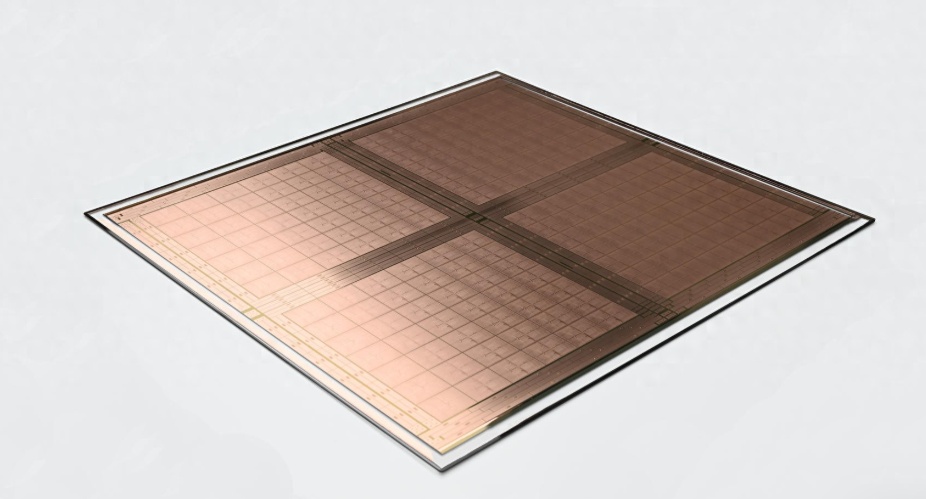

玻璃基板作為下一代芯片基板，核心材料由玻璃制成。其介電常數低，可降低信號損耗與干擾，提升傳輸速度；熱膨脹系數與硅相近，熱穩定性佳，能減少熱應力；平整度和機械穩定性好，利于高密度集成；還可實現大尺寸生產，降低單位制造成本，契合高性能芯片的先進封裝需求。

在全球科技企業紛紛聚焦玻璃基板技術的大背景下，國內企業也積極投身其中，全力搶占這一新興領域的發展高地。

深圳市深光谷科技有限公司是專注于光通信芯片與器件的研發、設計、生產與銷售的國家高新技術企業。

近日，深光谷科技聯合上海交通大學和深圳大學，合作開發了晶圓級TGV光電interposer工藝，實現了國產首個8英寸晶圓級TGV interposer加工，實測帶寬達到110GHz，可以面向2.5D和3D光電集成封裝應用，為VCSEL、DML、EML、硅光、鈮酸鋰等技術路線的光模塊產品提供高速、高密度、高可靠性和低成本的光電共封裝（CPO）解決方案。

TGV晶圓和interposer芯片  來源：深光谷科技

深光谷科技所開發的TGV光電interposer采用激光誘導刻蝕結合多層重布線（RDL）工藝，通孔深寬比4:1，基板厚度230um，表面平整度1.2um，支持2+1層RDL，挖槽深度60um，支持光纖陣列的耦合對準，支持電芯片flipchip封裝，支持EML/SOA/硅光/鈮酸鋰等光芯片植球倒裝，實測通孔和RDL布線帶寬超過110GHz。

通孔電鏡和RDL結構  來源：深光谷科技

奕成科技是一家集成電路領域板級系統封測服務的提供商，主要從事集成電路板級先進系統封測業務，經過持續研發積累，奕成科技已匯聚全球半導體先進封測技術核心團隊，獨創的板級高密系統封測技術，可對應2D FO、2.xD FO、FO PoP、FCPLP等先進系統集成封裝。

在技術專利上，奕成科技擁有“芯片封裝結構及封裝方法”“帶導電通孔的玻璃基板及其制作方法”“TGV轉接板”等多項專利，在減少信號損失、提升玻璃通孔性能與可靠性、增強轉接板強度等方面有顯著成效。在產品量產上，是國內玻璃面板級封裝首批量產廠家之一，其FOMCM技術平臺具有高密度大尺寸集成、廣泛應用和可控成本等優勢。

板級高密FOMCM封裝產品  來源：奕成科技

通富微電是集成電路封裝測試服務提供商，其產品、技術、服務全方位涵蓋網絡通訊、移動終端、家用電器、人工智能和汽車電子等領域。

公司基于玻璃基板布局的倒裝芯片球柵陣列（FCBGA）封裝技術具有顯著優勢，可應用于高性能計算、5G通信，能提供更好的信號完整性和信號路由能力，實現更高的互連密度，滿足AI芯片、高性能處理器等對高集成度、高算力的需求。

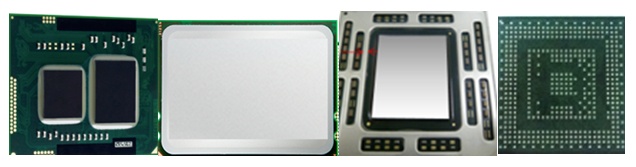

FCBGA 技術產品  來源：通富微電

江西沃格光電是中國領先的玻璃基線路板及相關電子器件研發、制造企業。是全球目前極少數擁有全制程工藝能力和制備裝備的公司。

其自主研發的玻璃基線路板技術具備全球領先的TGV玻璃基板加工能力，可實現通孔孔徑最小至3微米，深徑比高達150:1，支持高達四層的線路堆疊，能替代傳統硅基TSV技術。

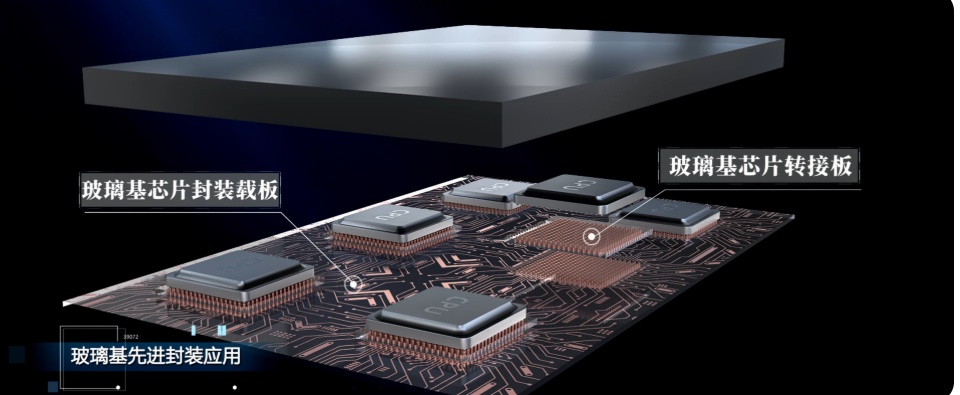

玻璃基封裝載板 來源：沃格光電

參考來源:

沃格光電、Absolics、通富微電、深光谷科技、奕成科技

(中國粉體網編輯整理/月明)
