中國粉體網訊 沃格光電于2009年成立，是中國領先的玻璃基板及相關電子器件研發、制造企業。是全球目前極少數擁有全制程工藝能力和制備裝備的公司，目前，沃格已形成覆蓋光電玻璃精加工、玻璃基Mini/Micro LED，以及玻璃基高算力芯片載板、射頻器件玻璃基板、光通訊模塊玻璃基板等多領域的產品體系。
玻璃基線路板是在表面極為平整的薄片透明玻璃上實現精密鍍銅電路的基板材料。與傳統的硅基印刷電路板（PCB）相比，玻璃基線路板具有低熱膨脹系數、高機械強度、耐高溫性、高布線密度特點，被視為半導體、顯示等領域集成電路新一代基板解決方案。
研發投入加碼：專利授權與產業化協同推進
作為玻璃基板概念龍頭企業，沃格光電在市場上收獲了相當高的關注度，從近期公司披露的2024年報來看，2024年收入增長至22.21億元，增幅達到22.45%，實現了2019年以來的“六連漲”，但是利潤方面卻出現了虧損。

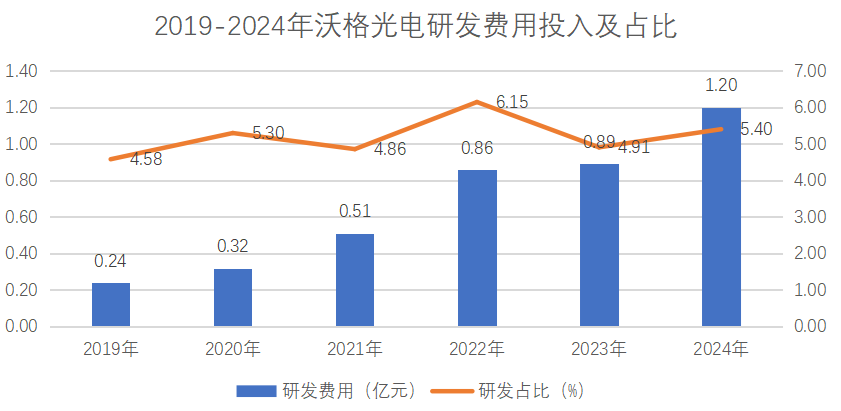

2019-2024沃格光電研發費用投入及占比 來源：沃格光電
沃格光電在年報中坦承，為更好的推動玻璃基線路板行業應用和未來產業發展，在已有技術路徑和工藝較為成熟的基礎上，需要提前布局一定產能，以為客戶提供更好的服務。過去6年以來，沃格光電的研發投入逐年增加，從2019年2400萬元的投入到2024年達到1.2億元，研發費用規模增長了4倍，研發占比在營收規模不斷變大的情況下始終保持高位，年平均達到5.2%，正是基于這些年的技術積累和投入，沃格得以自主研發出玻璃基線路板完整技術鏈，具備成熟的玻璃線路板研發與制造全流程制造服務能力。
在專利授權方面，截至年報披露日，公司分別向美國、歐洲、日本、通過PCT途徑申請了2套專利，均已授權；申請國家專利728件，其中發明285件，實用新型專利443件；共授權專利430件，其中發明專利119件，實用新型專利311件。
成果轉化方面，子公司北京寶昂聯合韓國SKC集團推出的OLED上下保護膜已進入國際手機龍頭供應鏈，應用于高端OLED顯示屏生產，江西德虹的玻璃基光學器件產線已實現規�；鲐�。集團總裁張芙嘉強調，沃格光電正通過“技術儲備-專利布局-產線落地”的三級協同模式，構建從實驗室創新到商業應用的閉環生態。
兩大領域搶灘前沿
在第三代半導體顯示（micro LED直顯、mini LED背光）領域，沃格光電自主研發的玻璃基線路板技術已成功應用于海信黑曜屏技術顯示器、雷曼220英寸4K Mini LED顯示屏等高端產品。例如海信大圣G9采用沃格光電自主研發的玻璃基Mini LED背光方案，具有更高精度和高穩定性，實現了2304分區的精準動態調光，解決了Mini LED普遍存在的光暈邊界問題。

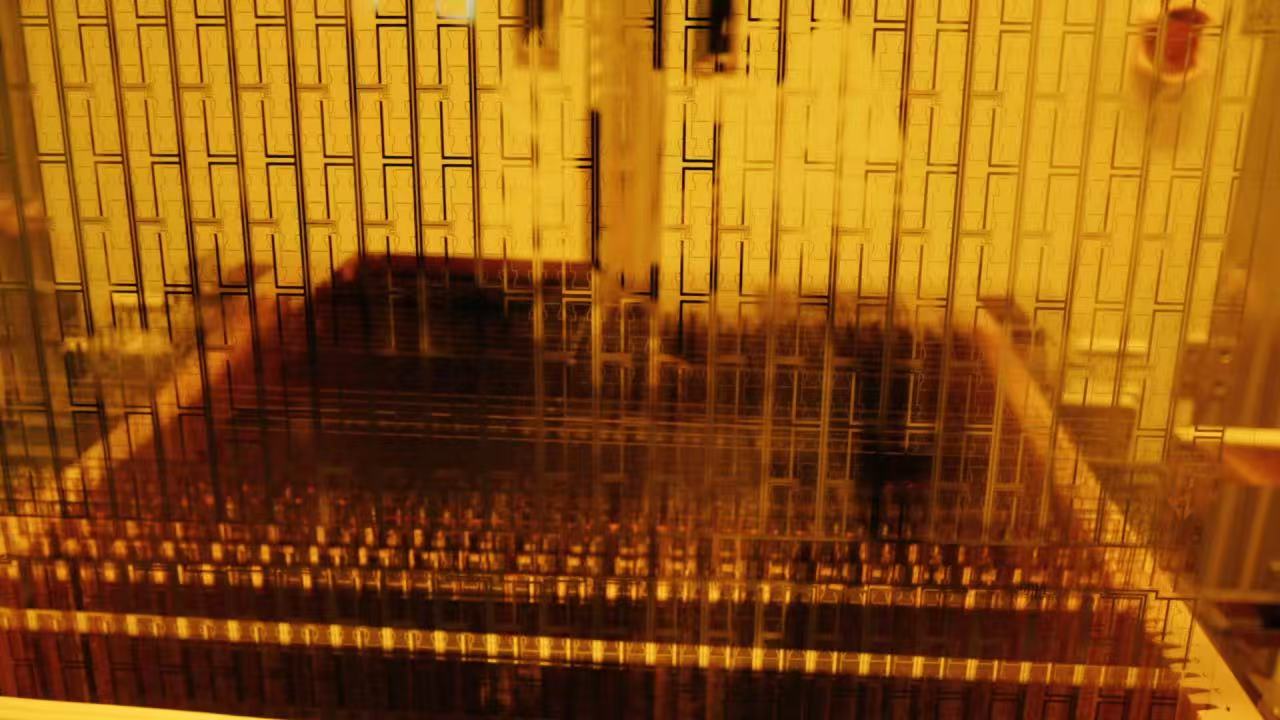

大圣G9的玻璃基Mini LED背光燈板 來源：沃格光電

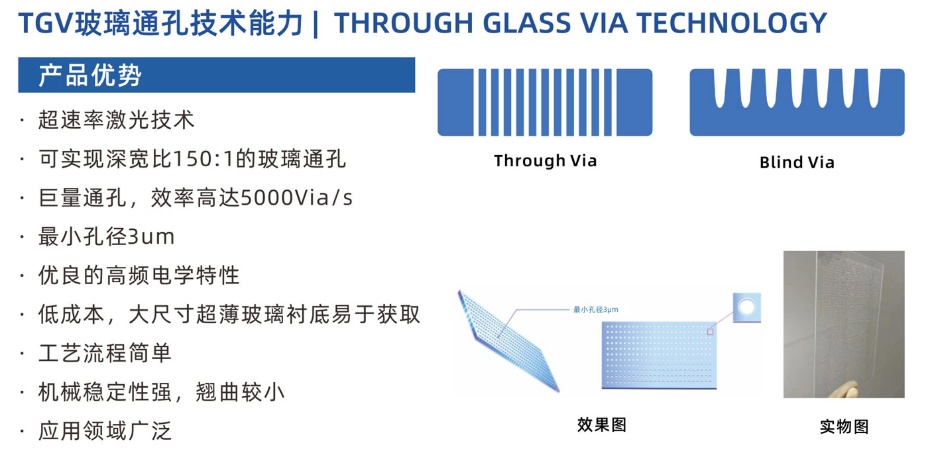

在半導體先進封裝領域同樣成效顯著，沃格光電子公司通格微有著全球領先的TGV玻璃基板加工能力（玻璃基通孔、RDL線路導通以及SAP雙面多層線路堆疊技術），已實現通孔孔徑最小至3微米，深徑比高達150:1，支持高達四層的線路堆疊，可替代傳統硅基TSV技術的玻璃基TG技術，該技術能廣泛應用在高算力芯片、射頻器件、直顯基板、微流控芯片等領域，為新型顯示、半導體先進封裝及5G/6G通信行業提供高性能的玻璃基線路板解決方案。
來源：通格微
不難相信，基于扎實的技術沉淀與強勁研發動能，沃格光電有望在OLED、Mini/Micro LED、半導體大算力芯片先進封裝等前沿領域躋身國際前列，驅動產業鏈協同發展，夯實國家芯片安全基石。
參考來源:
沃格光電、雷曼、海信、金融界上市公司研究院
(中國粉體網編輯整理/月明)
