化學機械拋光液是影響拋光質量和拋光效率的關鍵因素之一，而拋光液中的磨粒和氧化劑決定了拋光液的各項化學機械拋光性能。

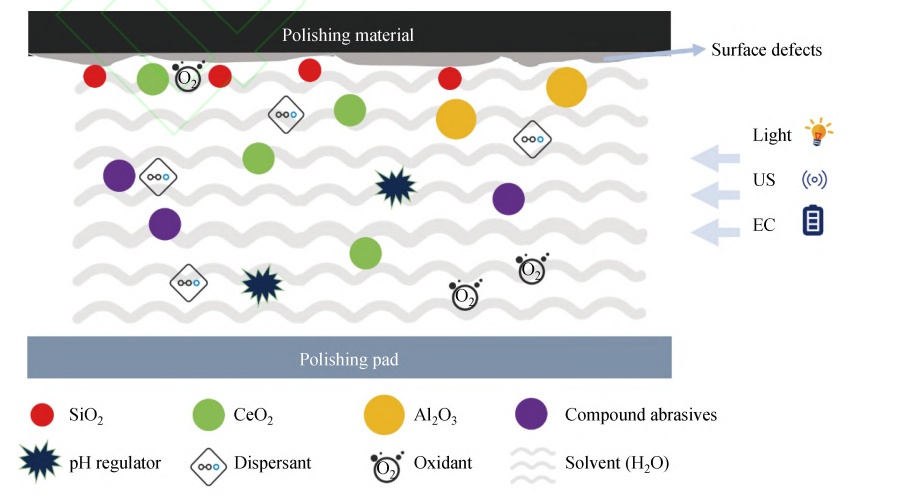

化學機械拋光液各組分 來源：王東哲等，化學機械拋光液的研究現狀
在拋光過程中，拋光液中的化學添加劑和材料表面發生反應，會在被拋光材料表面形成一層很薄、結合力較弱的“軟化層”，之后磨粒在壓力和摩擦作用下對材料表面進行細微無損地去除。CMP在集成電路制造的前道工序（FEOL）、中道工序（MOL）、后道工序（BEOL）需要對多種不同材料（如SiO2、Cu、Co、W、低K介質等）進行平坦化，為了實現高效無損的拋光，開發了以SiO2、CeO2、金剛石、Al2O3等作磨粒的拋光液，它們?cè)诓煌牧系娜コ衅鸬搅酥匾淖饔谩?/p>
拋光液中磨粒的形式多樣
一、單一磨粒
單一磨粒拋光液是指在拋光液中只含有二氧化硅（SiO2）、氧化鋁（Al2O3）、氧化鈰（CeO2）、氧化鋯（ZrO2）、納米金剛石等眾多常用磨粒之一。其中SiO2、Al2O3、CeO2是應用最廣泛的。

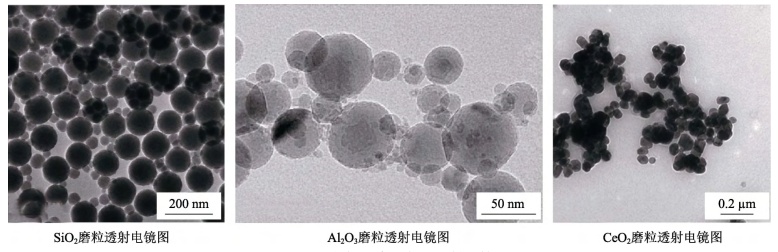

三種常用單一磨粒透射電鏡圖 來源：孟凡寧等，化學機械拋光液的研究進展
SiO2具有良好的穩定性和懸浮性、低黏度和低硬度（平均布氏硬度為7）等特點，被廣泛應用為拋光液磨粒。但是，SiO2易團聚、不適合長期保存、硬度較低，導致拋光速率無法突破高效率瓶頸。
Al2O3憑借其硬度高、穩定性好等優點，廣泛應用于藍寶石、碳化硅等材料的CMP技術中。由于Al2O3的兩性化學性質，Al2O3拋光液分為堿性拋光液和酸性拋光液，與堿性拋光液相比，酸性拋光液對設備的腐蝕更為嚴重，所以堿性拋光液比酸性拋光液應用更廣泛。但Al2O3磨粒在水溶液中由于靜電力等作用容易團聚成大顆粒膠團，出現絮凝分層等現象，導致拋光液穩定性較差。因此，使用Al2O3作為拋光液磨粒，需要在拋光液中加入各種各樣穩定劑和分散劑，使得對拋光機理的研究更加復雜，同時拋光液的成本也隨之增大。
由于Ce元素的多價態及其易轉化特性，玻璃表面與拋光液接觸的物質容易被氧化或形成絡合物而被除去，使得CeO2在玻璃材料化學機械拋光展現出優異的性能。與傳統拋光液磨粒相比較，CeO2磨粒拋光液具有拋光效率高、光潔度好和壽命長等優點。但是由于Ce屬于稀有金屬，并且制備CeO2磨粒工藝復雜，因此使用大量CeO2磨粒拋光液成本很高。此外，現有技術制備的CeO2磨粒，尺寸范圍跨度較大，導致拋光質量不穩定。
由于單一磨粒各方面性能的局限性，使用單一磨粒拋光液出現了很多難以解決的瓶頸問題。因此，很多研究人員轉而研究混合磨粒拋光液和復合磨粒拋光液，致力于解決化學機械拋光過程中加工效率和加工質量的平衡問題。
二、混合磨粒
混合磨粒主要指研拋過程中使用兩種或多種不同磨粒按比例混合的磨粒，其中磨粒的不同主要體現為材質和粒徑等方面的不同。
Jindal等將較大粒徑的Al2O3磨粒分別與較小粒徑的SiO2、CeO2等磨粒進行混合，實現了對單一磨粒研拋性能的提升。通過顯微形貌分析顯示在大粒徑的磨粒外圍吸附滿了小粒徑的磨粒，相比于純Al2O3磨粒，表面吸附了SiO2或CeO2的混合磨粒，既可以避免純Al2O3磨粒的團聚，還可以利用小粒徑磨粒的化學活性來提升混合磨粒的研拋效率。
雖然混合磨粒對于提高拋光效率有很大的促進作用，但對拋光質量的影響不是很明顯。迄今為止，還沒有發現不同粒徑、不同形貌及不同種類磨粒混合使用對拋光結果的影響規律，針對混合磨粒的研究工作仍需要進一步推進。

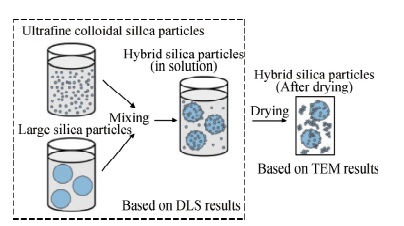

混合磨粒合成示意圖
來源：BUN-ATHUEK N, et al. Effects of mixed ultrafine colloidal silica particles on chemical mechanical polishing of sapphire．
三、復合磨粒
近年來，隨著交叉學科在不同領域的廣泛應用，使用化學手段制備復合化學機械拋光液磨粒也得到大力發展。與混合磨粒不同，復合磨粒是在特定的條件下，通過一定的化學反應而生成的，最常用的方法是納米顆粒的包覆和摻雜。
核殼型復合磨粒的內核為大粒徑的磨粒或化合物，外殼為通過化學方式粘結于內核表面的小粒徑磨粒層或化合物層。在研拋過程中，核殼型復合磨粒的核與殼表現出物理和化學方面的協同效應，更有利于提升研拋質量。首先，復合磨粒內核為較硬的大粒徑磨粒，主要負責支撐整體結構；外殼為較軟的小粒徑磨粒，主要負責工件表面材料的去除。相比單一硬度的實心磨粒結構，該復合磨粒具有“內硬外軟”的結構特點，更有利于提升磨粒的研拋性能。
摻雜型復合磨粒指以某一磨粒為載體，通過化學方式將金屬元素?fù)饺肫渲卸纬傻膹?fù)合磨粒，該復合磨�？梢蕴嵘チ５谋砻婊瘜W(xué)活性，獲得更好的研拋性能。
從2010年起，Chen等將SiO2、CeO2、聚苯乙烯和聚甲基丙烯酸甲酯等材料制備了多種不同材料、不同尺寸、不同結構的殼/核結構復合材料磨粒，并針對硅片進行了大量拋光試驗，分析得知，使用復合材料磨粒時，CeO2/SiO2拋光效率最高，PS/CeO2拋光質量最高。

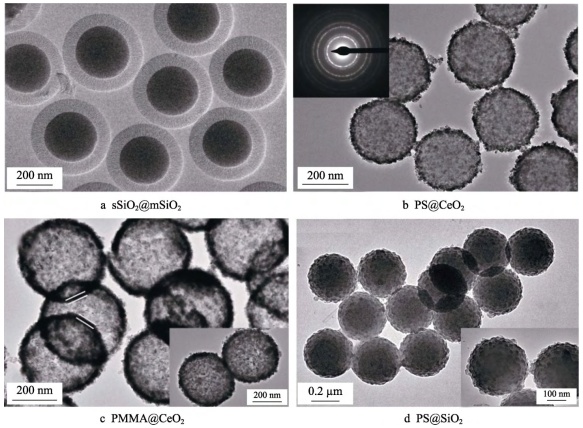

核-殼結構復合磨粒透射電鏡圖 來源：孟凡寧等，化學機械拋光液的研究進展
復合磨粒相比混合磨粒和單一磨粒，在材料去除率及表面粗糙度方面均有明顯的優勢，能實現納米級或亞納米級超低損傷的表面形貌。但復合磨粒的制備工藝相對比較復雜，距離復合磨粒在大規模生產上的應用還有較遠的距離。
未來仍需不斷探索
維持磨粒在拋光液中的分散穩定性是影響拋光液能否長期保存的關鍵因素。目前研究者們通過改變磨粒的粒徑和質量分?jǐn)?shù)、向拋光液中加入各種添加劑等方法增強磨粒在拋光液中的分散穩定性、延長拋光液的保存時間。然而，通過添加劑來提高磨粒的分散穩定性仍存在一些問題，例如，添加劑的引入可能會影響拋光質量，還可能造成難清洗和腐蝕設備的問題。此外，目前能夠適配拋光液的添加劑種類仍相對較少。
未來，仍需不斷優化磨粒性質、開發適用的添加劑、探索環保替代方案，更好地推動拋光工藝的發展。
參考來源：
[1] 孟凡寧等，化學機械拋光液的研究進展
[2] 王東哲等，化學機械拋光液的研究現狀
[3] 許寧等，CeO2基磨粒在化學機械拋光中的研究進展
[4] 燕禾等，化學機械拋光技術研究現狀及發展趨勢
[5] 周兆鋒等，超精密表面研拋磨粒的研究進展
[6] 程佳寶等，CMP拋光液中SiO2磨料分散穩定性的研究進展
[7] JINDAL A, et al. Chemical mechanical polishing using mixed abrasive slurries.
[8] JINDAL A, et al. Chemical mechanical polishing of dielectric films using mixed abrasive slurries．
[9] BUN-ATHUEK N, et al. Effects of mixed ultrafine colloidal silica particles on chemical mechanical polishing of sapphire．
