中國(guó)粉體網(wǎng)訊  1991年，鈷酸鋰（LiCoO₂，LCO）正極應(yīng)用于首款商用鋰離子電池，其具有放電電壓高，充放電電壓平穩(wěn)，比能量高等優(yōu)點(diǎn)。然而它也存在致命的缺點(diǎn)，如實(shí)際比容量低，價(jià)格昂貴成本高等。隨著其他層狀材料鎳酸鋰（簡(jiǎn)稱(chēng)LNO）、錳酸鋰（LMO）的發(fā)展，出現(xiàn)了集三者優(yōu)點(diǎn)于一身的鎳鈷錳酸鋰（NCM）/鎳鈷鋁酸鋰（NCA）三元正極材料。

從LCO正極到NCM/NCA正極，鈷可以穩(wěn)定材料的結(jié)構(gòu)，減少陽(yáng)離子混排，提高倍率性能。但由于NCM/NCA正極材料的裝機(jī)量急速增長(zhǎng)，Co元素的需求量也不斷上升。但地殼中Co元素的儲(chǔ)量稀少（豐度僅有25×10^-6），且集中分布于國(guó)外少數(shù)地區(qū)。此外，鈷一般是鎳礦或銅礦開(kāi)采時(shí)的副產(chǎn)物，相對(duì)含量低，開(kāi)采成本高，加上鈷本身毒性大，在循環(huán)回收上也需要消耗一定的成本。隨著鋰離子電池市場(chǎng)的成倍擴(kuò)張，對(duì)鈷的需求量日益增加，鈷的價(jià)格飛速提高，2022年達(dá)到了50$/kg。

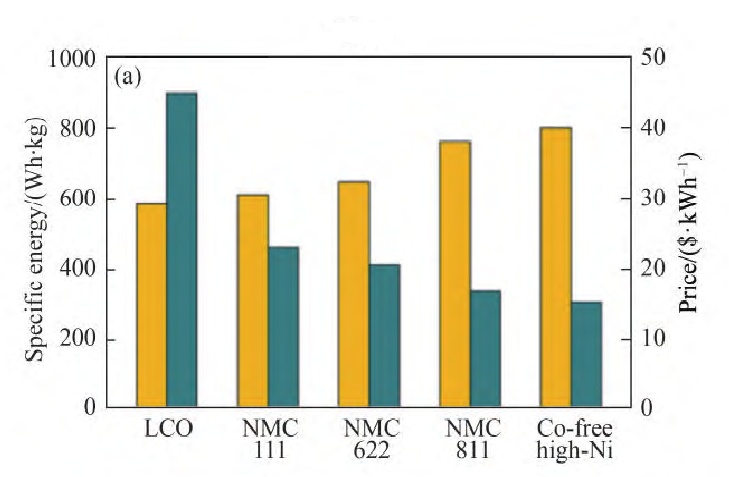

LCO、NCM111、NCM622、NCM811和無(wú)鈷高鎳正極材料的能量密度和度電成本（來(lái)源：王峰等，《鎳酸鋰系正極材料倍率性能的研究進(jìn)展》）

為了擺脫對(duì)鈷的依賴(lài)，提高續(xù)航里程和追求更高的比容量，科學(xué)家開(kāi)發(fā)出無(wú)鈷高鎳層狀氧化物正極材料LiNi_xM_1-xO₂（0.5＜x＜1）。

其實(shí)我們看LiNi_xM_1-xO₂材料，它相當(dāng)于在LNO材料的基礎(chǔ)上添加了一種或幾種穩(wěn)定元素，為什么要添加這些元素呢？因?yàn)長(zhǎng)NO材料雖然具有200~250mAh/g的比容量和3.8V的電壓平臺(tái)，具有較高的初始能量密度和潛在的應(yīng)用前景。但是，LNO材料同時(shí)存在倍率性能差、循環(huán)性能差、易相變、庫(kù)倫效率低、熱穩(wěn)定性差等問(wèn)題。

為了彌補(bǔ)LNO材料電化學(xué)性能的缺陷，在對(duì)其他元素進(jìn)行篩選后，Co等元素被用來(lái)添加進(jìn)LNO材料中以提高結(jié)構(gòu)穩(wěn)定性和熱穩(wěn)定性，衍生出目前市場(chǎng)常見(jiàn)的NCM和NCA正極。

那么，Co那么貴，是否為必選項(xiàng)？

其實(shí)在Ni含量高達(dá)90%的層狀氧化物正極體系中，就有研究者對(duì)Co的必要性提出過(guò)疑問(wèn)。2019年，Dahn等合成了95%Ni含量的高鎳正極材料，添加了5%的Al、Co、Mn、Mg作為摻雜元素進(jìn)行性能對(duì)比。對(duì)比dQ/dV曲線的4個(gè)峰發(fā)現(xiàn)，添加了5%的Co的正極材料無(wú)法抑制材料從H2到H3的相變，而添加的5%的Al、Mn、Mg元素對(duì)相變的抑制效果顯著。他們提出，高達(dá)95%的Ni含量的正極材料中，Co的添加并不能抑制不可逆相變。進(jìn)一步，原位的XRD測(cè)試對(duì)4種材料的充放電過(guò)程的特征峰進(jìn)行了表征與對(duì)比，確認(rèn)了Co的添加不能抑制正極材料循環(huán)中的相變（下圖）。表明與傳統(tǒng)觀念不同，高鎳材料中的Co元素或許不是必需的。

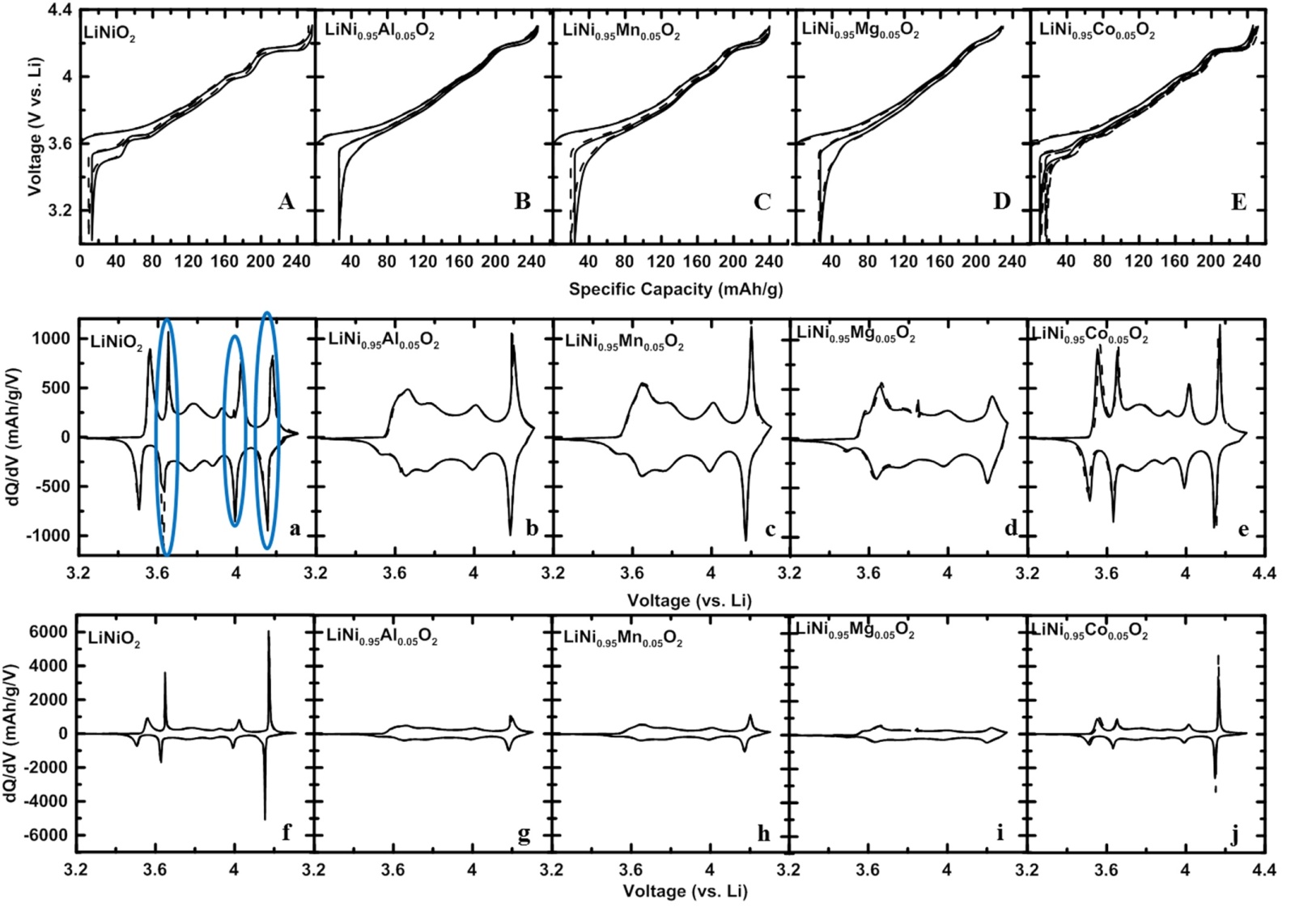

LiNiO₂、LiNi_0.95Al_0.05O₂、LiNi_0.95Mn_0.05O₂、LiNi_0.95Mg_0.05O₂和LiNi_0.95Co_0.05O₂的電壓曲線和dQ-dV曲線（來(lái)源：LI H Y,et al.《Is cobalt needed in Ni-rich positive electrode materials for lithium ion batteries?》）

Sun等直接對(duì)比了LiNi_0.9Mn_0.1O₂（NM90）、LiNi_0.9Co_0.1O₂（NC90）和LiNi_0.9Co_0.05Mn_0.05O₂（NCM90）等3種材料。他們發(fā)現(xiàn)NM90的循環(huán)穩(wěn)定性比NCM90更好。NM90正極的Li/Ni混排比例為3.35%，高于NC90和NCM90，與其N(xiāo)i²⁺含量相對(duì)高有關(guān)。改變不同截止電壓（4.3V和4.4V）和不同溫度（30℃和60℃）進(jìn)行了電池循環(huán)。在4.3V電壓下，NM90正極的初始容量存在微小的劣勢(shì)，但0.5C下100圈的循環(huán)穩(wěn)定性高達(dá)93%，高于NC90正極的80%和NCM90正極的86%。當(dāng)截止電壓提高到4.4V，3種材料不但在初始比容量上區(qū)別不大，100圈循環(huán)后，NM90仍有更為突出的88%的保持率。CV測(cè)試的H2–H3相變的電流峰變化和原位XRD譜都印證NM90在循環(huán)中表現(xiàn)出更好的結(jié)構(gòu)穩(wěn)定性和變化可逆性，解釋了長(zhǎng)循環(huán)中的優(yōu)異性能。隨著循環(huán)次數(shù)的增加，NM90中H2–H3峰的變化更小，各向異性的晶格變化引起的應(yīng)力更小，微裂紋的形成被抑制，使循環(huán)穩(wěn)定性得到了提高。在30℃時(shí)，沒(méi)有鈷來(lái)穩(wěn)定層狀結(jié)構(gòu)，NM90的倍率性能略低，但在60℃與對(duì)照組區(qū)別不大。這項(xiàng)工作對(duì)LiNi_0.9Mn_0.1O₂體系的性質(zhì)進(jìn)行了深入的研究，提出了無(wú)鈷高鎳正極開(kāi)發(fā)的新觀點(diǎn)和新發(fā)現(xiàn)。

基于上述工作，研究人員重新注意高鎳正極體系中元素的相互作用，也為無(wú)鈷高鎳正極的開(kāi)發(fā)提供了可行性依據(jù)，打開(kāi)了新的思路。

既然鈷不是必選項(xiàng)，那么開(kāi)發(fā)低成本的無(wú)鈷高鎳正極不但需要面對(duì)高鎳含量帶來(lái)的不穩(wěn)定性等問(wèn)題，更需要尋找代替鈷的方案。

那么LiNi_xM_1-xO₂中，M=？

綜合目前的研究文獻(xiàn)來(lái)看，Al、Mg、Mn、Ti、Zr、Fe、Nb、Mo、Sn、W、Ta、Y、Zn、La等金屬元素，In、Ｂ、F、Cl、Br、S、I、N、P等非金屬元素有望替代Co，對(duì)高鎳正極的循環(huán)穩(wěn)定性做出貢獻(xiàn)。

此外，單一元素為電化學(xué)性能做出改進(jìn)，但仍都存在局限性，可以通過(guò)多種元素共同作用來(lái)實(shí)現(xiàn)更佳的綜合性能。Mg/Ti、Mg/Mn、Mg/Al、Mg/Cu、Mg/B、Fe/W、Fe/Al、Mn/Al等雙元素組合，Mg/Ti/Al、Mg/Ti/Mn/Nb/Mo等多元素組合也是進(jìn)入了研究者的視野。但值得注意的是，不同元素間的協(xié)同作用機(jī)理較為復(fù)雜，尚未探究透徹，還有待深入研究。

小結(jié)

雖然無(wú)鈷高鎳正極材料大多存在著循環(huán)性能和倍率性能較差等問(wèn)題，但其具有環(huán)保清潔、價(jià)格低廉、實(shí)際比容量高等特點(diǎn)，不論在經(jīng)濟(jì)層面還是性能層面都顯現(xiàn)一定的優(yōu)勢(shì)，展現(xiàn)出良好的商業(yè)化應(yīng)用前景。

參考資料：

1、席儒恒等，《高鎳無(wú)鈷層狀正極材料的研究進(jìn)展》

2、宋晨曦等，《低成本無(wú)鈷高鎳正極的挑戰(zhàn)與策略》

3、李寶強(qiáng)等，《不同摻雜元素對(duì)無(wú)鈷高鎳正極材料的影響》

4、王峰等，《鎳酸鋰系正極材料倍率性能的研究進(jìn)展》

5、LI H Y,et al.《Is cobalt needed in Ni-rich positive electrode materials for lithium ion batteries?》

（中國(guó)粉體網(wǎng)編輯整理/長(zhǎng)安）

注：圖片非商業(yè)用途，存在侵權(quán)告知?jiǎng)h除！
