中國粉體網訊  2月8日，象山縣舉行重大項目集中開工儀式，總投資近260億，45個項目開工建設。

寧波榮寶雨高散熱3D立體陶瓷鍍膜基板生產項目，總投資10億元，主要用于生產高階芯片封裝用、高散熱3D立體陶瓷鍍膜基板等。

項目建成后，將年產80萬片高散熱3D立體陶瓷鍍膜基板，預計年銷售收入25億元。目前項目正在加快建設中，力爭今年試生產。

隨著半導體器件可靠性的不斷提高，對芯片工作環境要求越來也高，對于某些光電器件而言，氧氣、濕氣和灰塵等對其性能和壽命有很大的影響。為了提高這些微電子器件性能，必須將其芯片封裝在真空或保護氣體中，實現氣密封裝。因此，必須首先制備含腔體(圍壩)結構的三維陶瓷基板，滿足封裝應用需求。

目前常見的3D陶瓷基板主要有：高/低溫共燒陶瓷基板(HTCC/LTCC)、多層燒結三維陶瓷基板(MSC)、直接粘接三維陶瓷基板(DAC)、多層鍍銅三維陶瓷基板(MPC)以及直接成型三維陶瓷基板(DMC)等。

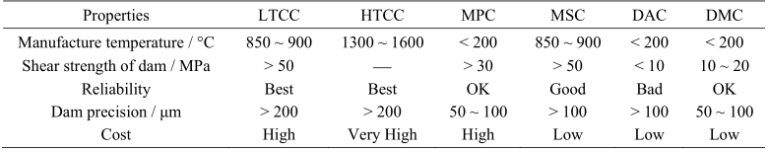

3D陶瓷基板性能對比

此外，還有電鍍圍壩三維陶瓷基板（3DPC），它具有高精度、高導熱、小尺寸、低成本（隨著尺寸減少，成本降低）等優點，有望取代LTCC/HTCC基板。

陶瓷基板市場已經成熟，根據數據顯示陶瓷基板年需求超過200億元，年均增長20%以上，國內陶瓷基板市場需求40-50億元/年（年產10億元/年），高性能產品市場缺口巨大。

LED、激光器，IGBT、熱電制冷片以及高頻晶振等，封裝必須采用陶瓷基板來解決散熱問題。高精度與集成化，垂直互聯是陶瓷基板技術發展趨勢，實際上也是整個電子封裝技術發展的一個趨勢。三維陶瓷基板上具有高導熱、耐熱、性能好、圖形精度高，垂直互連等技術優勢，有很大的發展前景。

相對于三維塊體材料，所謂膜，因其厚度及尺寸比較小，一般來說可以看做是物質的二維形態。利用軋制等制作方法的為厚膜，厚膜不需要基體，可獨立制成，通常厚度為10~25μm；由膜的構成物堆積而成的為薄膜，薄膜只能依附在基體之上，通常厚度為1μm左右。厚膜電路和薄膜電路陶瓷基板的區別就是它們分別以厚膜和薄膜技術在陶瓷基板上完成集成電路。

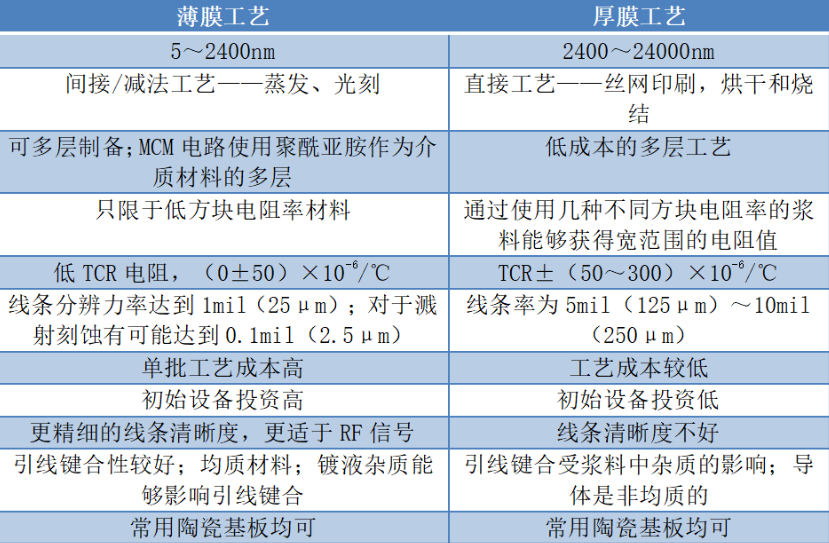

厚膜與薄膜技術工藝及性能特點對比

寧波榮寶雨是一家新材料技術研發；塑料制品、新型膜材料、功能玻璃和新型光學材料等制造及銷售的高新技術企業。
