中國粉體網訊  氧化鈹(BeO)陶瓷具有高熱導率、高熔點、高強度、高絕緣性、高的化學和熱穩(wěn)定性、低介電常數(shù)、低介質損耗以及良好的工藝適應性等特點，在特種冶金、真空電子技術、核技術、微電子與光電子技術領域得到廣泛應用。

氧化鈹陶瓷的性能

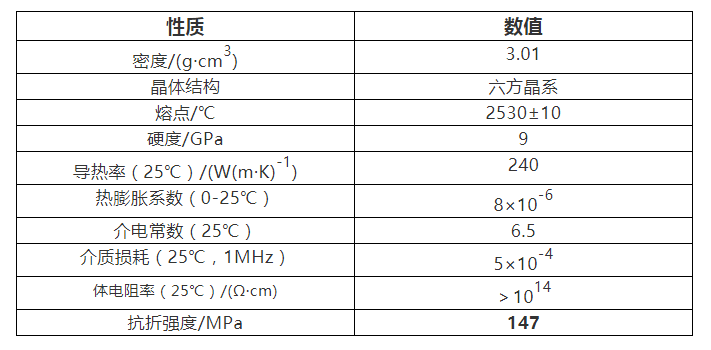

BeO陶瓷材料的典型性能

導熱性能

BeO具有纖鋅礦型和強共價鍵結構，平均原子量很低，只有12.5，這決定了BeO陶瓷具有極高的熱導率，是致密Al2O3的6倍~7倍以及MgO的3倍。純度為99%以上，其室溫下的熱導率可達310W/(m·K)。通常情況下，BeO陶瓷的熱導率主要取決于材料的純度和致密度，純度和致密度越高，其導熱性能越好。

高溫電絕緣性能

BeO陶瓷的電絕緣性良好。比體積電阻600℃時為4×1010Ω·m，800℃時為5×109Ω·m，其介電常數(shù)隨溫度升高略有增加。氧化鈹陶瓷的介電損耗很低，但其介電損耗隨溫度的升高而增大。

耐濕潤和耐腐蝕性能

BeO陶瓷的耐濕潤和耐腐蝕性優(yōu)異。氧化鈹?shù)母邷卣魵鈮汉驼舭l(fā)速度都比較低。在真空中它可在1800℃下長期使用；在惰性氣體中可在2000℃以下使用；但在氧化氣氛中，1800℃時有明顯揮發(fā)。在有水蒸氣的情況下，1500℃即大量揮發(fā)。氧化鈹陶瓷能耐許多熔融金屬和堿性熔渣的侵蝕，但含酸性氧化物的玻璃、氫氧化鉀、燒堿和堿金屬碳酸鹽溶液能腐蝕氧化鈹陶瓷。

強度適中

BeO陶瓷的強度適中，高溫耐壓強度比其他氧化物陶瓷高，但高溫蠕變較大。荷重0.66MPa時，在1000-1050℃開始蠕變，在1260℃下10h后變形達到2mm/m。

氧化鈹陶瓷的應用

特種冶金

BeO陶瓷產品是一種難熔材料。BeO陶瓷坩堝可用于熔融稀有金屬和貴金屬，特別是用在要求高純金屬或合金的場合下。坩堝的工作溫度可以達到2000℃。由于其高的熔融溫度（約為2550℃）、高的化學穩(wěn)定性（耐堿）、熱穩(wěn)定性和純度，BeO陶瓷也可用來熔融鈾和钚。此外，這些坩堝還成功地被用來制造銀、金和鉑的標準樣品。BeO對于電磁輻射的高度“透明”性允許采用感應加熱的方式來熔煉其中的金屬樣品。

真空電子技術

高的熱導率和低的介電常數(shù)是BeO材料在真空和電子技術領域得到廣泛應用的重要原因。BeO陶瓷目前已用于高性能、高功率微波封裝件，BeO基片也已用于高電路密度的多片組件。采用BeO材料可以將系統(tǒng)中產生的熱量及時地散去，保證系統(tǒng)的穩(wěn)定性和可靠性。

核技術

BeO具有高的中子散射截面，可以將核反應堆中泄露出來的中子反射回反應堆內，因而已經被廣泛用作原子反應堆中的中子減速劑和防輻射材料。BeO陶瓷高溫輻照穩(wěn)定性比金屬鈹好，密度比金屬鈹大，高溫時有相當高的強度和熱導，而且，氧化鈹比金屬鈹價格便宜。這就使它更適于用作反應堆中的反射體、減速劑和彌散相燃料基體。氧化鈹陶瓷可用做核反應堆中的控制棒，它和U2O陶瓷可以聯(lián)合使用而成為核燃料。

劑量測定

氧化鈹陶瓷具有熱釋光和光釋光特性，在劑量測定中備受關注。BeO很適于

某些高劑量的測定，因為它與能量無關，其性能可與LiF：Mg，Ti和Li2B4O7：Mn相匹敵，特別是當其以無毒陶瓷形式使用時，它是一種化學性能、機械性能和熱性能都高度穩(wěn)定的材料。

參考資料：

李文芳、黃小忠等.氧化鈹陶瓷的應用綜述

羅玉林.氧化鈹凝膠注膜成型工藝的研究

趙世柯.氧化鈹陶瓷材料的性能及應用

注：圖片非商業(yè)用途，存在侵權告知刪除
