1、微波干燥的原理
微波干燥是微波通過與產品直接相互作用將電磁能在瞬間轉化為熱能，實現對產品的快速脫水干燥的過程。微波是頻率在300MHz~300GHz的電磁波，被加熱介質物料中的水分子是極性分子，在快速變化的高頻電磁場作用下，其極性取向?qū)㈦S著外電場的變化而變化，造成分子的運動和相互磨擦效應。此時微波場的場能轉化為介質內的熱能，使物料溫度升高，產生熱化和膨化等一系列物化過程而達到微波加熱干燥的目的。
2、微波干燥技術的特點
（1）加熱快速、均勻
與普通方法相比，由于微波對吸收介質有較強的穿透能力，熱量不必從表面?zhèn)鬟f到物料內部，而是直接將能量作用于整體物料，在物料內部瞬時轉化為熱量，大大縮短了加熱時間。
（2）加熱的選擇性
微波加熱利用的是介質損耗原理，在加熱過程中通過介質損耗將電磁能轉化為熱能，只有吸收微波的物質才能被微波加熱。由于水的介質損耗很大，所以水吸收的微波能遠大于其它物質。
（3）熱效率高、節約能源
微波直接與物料相互作用，不需要加熱空氣或加熱大面積的設備器壁等，且加熱室為金屬制造的密閉空腔，既可提高熱利用率，又可以保證操作人員的安全。同時，空腔反射微波，使之不向外泄露，只能為物料吸收。因此微波具有熱效率高、節約能源的作用。
（4）反應靈敏、易控制、產品質量高
在微波干燥時，由于表面的對流換熱，物料表面溫度低于中心，在物料的表面很少出現溫度過熱和結殼的現象，有利于水分的蒸發。利用風熱或蒸汽進行表面加熱，有利于坯體的加熱均勻，從而降低了產品不合格率。能量的輸出大小可以通過電源開關的控制來實現，以提高產品質量。
3、微波干燥設備簡介
微波干燥器主要由微波發生器、連接導管和微波加熱器等部分組成。在微波管上加上高壓直流電壓，微波管將電能轉換成微波能，微波能以微波的形式通過波導管傳遞至微波加熱器加熱陶瓷坯體。通常在微波發生器上安裝冷卻系統，用于對微波管的腔體及陰極部分進行冷卻。

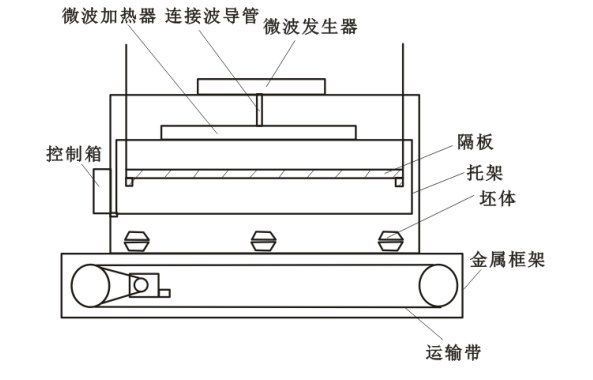

微波干燥器結構示意圖
4、微波干燥技術在陶瓷行業的應用
（1）建筑陶瓷
建筑陶瓷生坯干燥是陶瓷生產工藝中非常重要的工序之一，其不但關系到陶瓷磚的產品質量及成品率，而且影響陶瓷企業的整體能耗和生產成本，干燥過程的節能是關系到企業生存的大事。朱慶霞等采用普通熱風、遠紅外和微波干燥方式對陶瓷坯體的干燥過程進行實驗研究，研究不同干燥方法對磚坯干燥速度、坯體內外溫差的影響。
上述研究結果表明，熱空氣干燥主要靠水分濃度差實現，內外溫差較大；遠紅外線干燥的坯體內外溫度均勻，恒速階段的干燥速度是熱風干燥恒速階段速度的1.2倍；微波干燥主要靠溫度差實現水分?jǐn)U散，最大干燥速度可達4.26%/min干基，約為熱風干燥速度的12倍。將含水量為22％的陶瓷坯體干燥至恒重，普通電熱干燥的運行成本最高，約為遠紅外干燥的1.5倍和微波干燥的4.2倍。

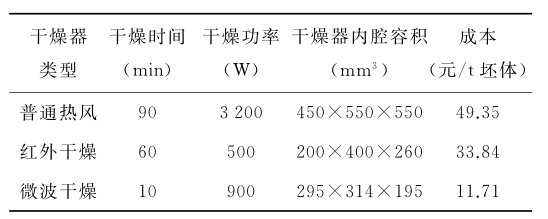

不同干燥方式的比較
（2）日用陶瓷
針對日用陶瓷較適用于一次脫模干燥。根據微波加熱的特性，在水分含量高時，水分吸熱相對較大，坯體脫水速度快，微波利用率高；當水分降低時，特別是低于5％以下，水分吸熱量不會象初始那樣大。相反，陶瓷坯體和石膏模具吸熱量相對增加，微波利用率大幅度降低。因此，微波干燥對于含水率在10％以上坯體的干燥脫模較經濟。其次，電壓要平穩，電壓不穩，電磁能時大時小，造成微波輸出功率不穩定，坯體受熱不均勻，容易產生裂紋。微波加熱時，不能空載運行，同時不能混入金屬物質，否則容易造成設備損壞。
（3）衛生陶瓷
由于石膏模具有原材料來源廣泛、成本低廉、吸水性能好、尺寸穩定、不易污染環境等優點，一直被衛生陶瓷行業廣泛應用。傳統衛生陶瓷石膏模具的干燥是將熱干燥空氣送入干燥室，使其吸收被干燥物料的熱濕氣后，直接排入大氣。由于排放的熱濕空氣中含有大量的顯熱及潛熱，因此，傳統干燥設備的能量利用效率一般都很低。
采用微波干燥石膏模具，是一項新的干燥技術。它具有高效、快速的特點，同時它對石膏模具本身沒有任何副作用。使用微波干燥，能充分發揮微波快速加熱的特點，使制品干燥周期縮短，極大地提高了生產效率。同時，由于微波穿透力強，因此模型內部排除水效果更好。
（4）蜂窩陶瓷
蜂窩陶瓷作為一種功能性多孔材料，具有幾何表面積大、擴展距離短、有利于反應物的進入和生成物的排出，并可縮小反應器體積等優點。因此蜂窩陶瓷特別適用于汽車尾氣的處理，煙道氣凈化蓄熱體以及紅外輻射燃燒板等方面的應用。蜂窩陶瓷由于成形時水分較多，孔隙多且坯體內孔壁特別薄，因此采用傳統的方法會導致加熱不均勻，極難干燥。由于蜂窩陶瓷導熱系數差，其干燥過程要求特別嚴格。如果干燥過程控制不好，易導致變形和影響孔隙率比表面積。
干燥工藝對蜂窩陶瓷的成品率影響很大。蜂窩陶瓷大多數采用濕法擠壓成形，其原料中一般加入約15%的水分。蜂窩陶瓷的內部是由許多格子狀的間壁分割而成。擠出后不能搬運和后續加工，如不進行快速干燥，原有的形狀將產生變形。擠壓成形的蜂窩陶瓷生坯，其內部顆粒主要是片狀的粘土顆粒呈定向排列。一般坯體中顆粒定向排列較為明顯時，在干燥過程中都會引起不同方向上的不均勻收縮。孫千等研究了微波干燥工藝在蜂窩陶瓷上應用，結果表明，微波干燥能降低成形后蜂窩陶瓷坯體約10％的水分，設備越新干燥效率越高。通過分析蜂窩陶瓷干燥的過程，提出微波干燥與對流干燥、高溫?zé)?a href="http://m.bgmic.com/zc/2328.html" target="_blank" style="color:#0000ff">泵干燥相結合，可獲得最佳的干燥效果，達到高效節能的目的。
（5）電子陶瓷
電子陶瓷粉體材料通常為多組分配方體系，需要對原料進行濕法分散、混勻和磨細處理，并通過干燥的方式把水脫離，經預燒工序合成主晶相材料，得到半成品。隨后在半成品中加入改性劑、助熔劑，再經過一次濕法分散、混勻、磨細處理和干燥脫水才能得到最終成品。電子陶瓷材料在生產過程中需要干燥和燒結這兩項重大工序，干燥和預燒占到制造成本的90％以上，兩次干燥的成本相當于一次預燒的成本，因此，干燥占到其生產成本的45％以上。
王孝國等采用隧道式微波干燥爐對MLCC和LTCC用電子陶瓷粉體的干燥工藝進行了研究。通過多次的容器實驗，確定了用傳送帶直接載料進行微波干燥的工藝和針對不同瓷粉適宜的鋪展厚度，設計了一種可以自動上下料的裝置，節能效果顯著。

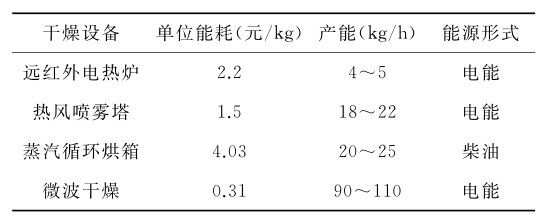

微波干燥與傳統干燥方式能耗和產能比較
5、小結
微波干燥技術作為一門應用于陶瓷行業的新技術，需要材料學專家、微波學專家、機械制造專家聯手進行材料的介質特性數據的測試、微波設備的改進，以完善微波干燥工藝及設備。另外，微波泄漏對人體健康帶來危害，需要企業配合加強對工人的培訓與安全教育，使微波干燥技術更好地應用于陶瓷行業，提高生產效率，節能降耗，促進生產力的發展。
參考來源：
王孝國等.電子陶瓷粉體微波干燥工藝研究
孫千等.微波干燥技術在蜂窩陶瓷中的應用
肖建平.微波干燥在陶瓷行業的應用
黃岷等.微波干燥技術在陶瓷行業中的應用
