中國粉體網訊  3D打印技術（亦稱增材制造）已發(fā)展成為融合材料設計、制造工藝、應用開發(fā)為一體的功能化制造技術。聚酰亞胺作為一種特種工程材料，已廣泛應用于航空、航天、微電子、納米、液晶等領域。然而，對于聚酰亞胺開展復雜成形與數字加工極為困難，造成其應用對象受限。因此，發(fā)展高性能、適用于3D打印的聚酰亞胺墨水材料將具有廣泛應用潛能。近年來，國內外已有數篇關于3D打印聚酰亞胺的報道，但其要么成形后尺寸收縮太大，要么與傳統(tǒng)聚酰亞胺材料性能相差較遠。因此，高性能聚酰亞胺增材制造正在成為國內外3D打印及裝備領域面臨的重要挑戰(zhàn)和研究重點之一。

近日，中國科學院蘭州化學物理研究所固體潤滑國家重點實驗室研究員王曉龍團隊和江南大學機械學院教授劉禹團隊合作，在原DLP 3D打印聚酰亞胺基礎上（Solvent-free and photocurable polyimide inks for 3D printing， J. Mater. Chem. A, 2017, 5, 16307），成功開發(fā)了一種適用于高性能聚酰亞胺增材制造的紫外輔助直書寫工藝（Direct Ink Writing of High Performance Architectured Polyimides with Low Dimensional Shrinkage. Adv. Eng. Mater. 2019, 1801314）。研究人員建立了一種新型的“光固化聚酰胺酸前驅體+熱酰亞胺化”策略，提出利用UV-輔助直書寫打�。║V-DIW）技術完成高性能聚酰亞胺的直接三維復雜成形，實現了相關的材料制造與裝備工藝技術專利創(chuàng)新。

該3D打印聚酰亞胺材料的機械性能、耐熱性及熱機械性能在領域內首次達到傳統(tǒng)PI材料的80%以上，尺寸收縮率僅為6%（同于FDM、SLA等主流3D打印技術）。在獲取高性能聚酰亞胺材料基礎上，研究人員進一步實現了多種可定制（其它打印技術如SLA、DLA等無法做到）的構件制造，如曲面聚酰亞胺成形、自由結構（如彈簧、單支懸空件）及耐高溫聚酰亞胺導線（圖2）。

該方法策略不僅適合本研究體系下的聚酰亞胺前驅體制造，而且同樣適合其它聚酰亞胺體系，由此能夠實現所有通用聚酰亞胺前驅體的增材制造。研究人員針對該技術方法和材料申請了多項國內及國際專利，并實現了以聚酰亞胺材料為主體的3D制造工藝裝備創(chuàng)新與一站式產業(yè)化應用，相關成果已經獲得國內部分科研院所與企業(yè)的高度關注。

以上工作得到國家重點研發(fā)計劃（2016YFC1100401）、自然科學基金（51775538,51475484）和甘肅省重大專項（18ZD2WA011）、重點研發(fā)（17YFFA139）和自然科學基金（17JR5RA318）等的資助。

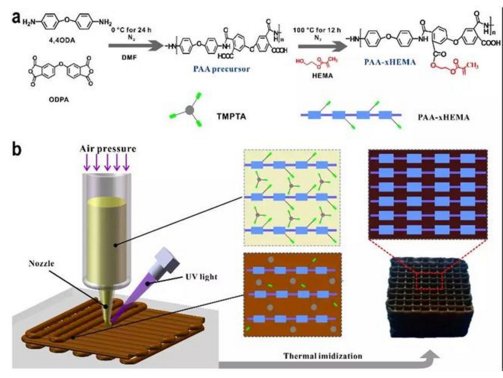

直書寫增材制造聚酰亞胺墨水制備方法及原理

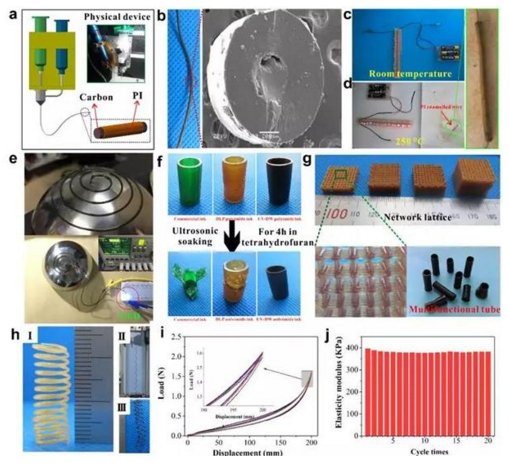

直書寫增材制造聚酰亞胺功能器件及應用

（中國粉體網編輯整理/三昧）
