国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

一、簡(jiǎn)介:

按照管例，PVA是被用于壓制成型的粘結(jié)劑，并添加一些可塑劑，以獲得容易壓碎的顆粒。然而 這個(gè)已經(jīng)不能滿足陶瓷制品越來越高的要求。

PTN-10M樹脂是一種部分水解的醋酸乙烯聚合物，特殊的合成技術(shù)不同于一般的聚乙烯醇。

PTN-10M樹脂作為陶瓷粘結(jié)劑有多種特性，低分子量，低聚合度，超低灰份和高粘結(jié)力，非常適合用于高檔分體的造粒應(yīng)用。

陶瓷成型有多種方法，比如干壓(PM)等靜壓(CIP)，塑形，注漿，擠出，注射等;PTN樹脂粘結(jié)劑是特別適用于干壓(PM)和等靜壓(CIP)成型的陶瓷粘結(jié)劑，是用于氧化鋁、氧化鋯、鐵癢體磁性材料、介質(zhì)玻璃粉體、陶瓷濾波器、碳化硅、ITO靶材以及高檔陶瓷窯具等無機(jī)非金屬材料的粘結(jié)劑。

二、PTN1OM樹脂作為陶瓷粘結(jié)劑的優(yōu)點(diǎn)

PTN粘結(jié)非常容易揮發(fā)，450以內(nèi)完全揮發(fā)干凈

PTN樹脂可以配制高固含量，該樹脂是低粘度水溶性產(chǎn)品。

使用PTN樹脂粘結(jié)劑制作的漿料可以快速干燥。

使用PTN樹脂粘結(jié)劑制作的漿料干燥時(shí)不變形。

PTN樹脂粘結(jié)劑具有非常優(yōu)良的結(jié)合力和易揮發(fā)性，可以在低壓力下獲得很高的生壞強(qiáng)度和密度。

使用PTN樹脂粘結(jié)劑備制的生壞可以上車床加工。

另外，使用該樹脂的生壞沒有被加工的部分可以回收加水重新成型，生壞可以再生，

三，試用案例

1、漿料的制作方法在球磨機(jī)中放入陶瓷原料，然后加入水、分散劑和其他添加劑(消泡劑等等)混合后，再加入PTN的水溶液(濃度30%)攪拌，就會(huì)形成流動(dòng)性好、均一的漿料。

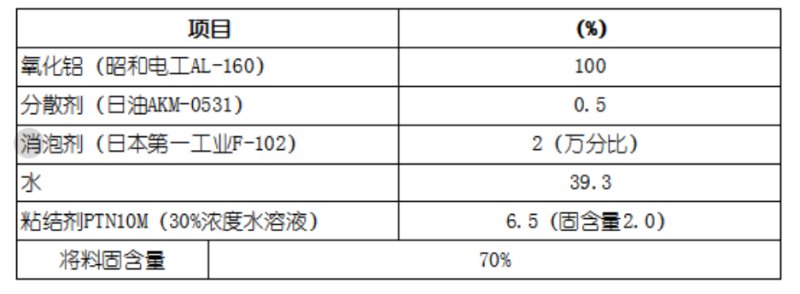

2、配方例以下是漿料的配合比例和比較例【配方比例】

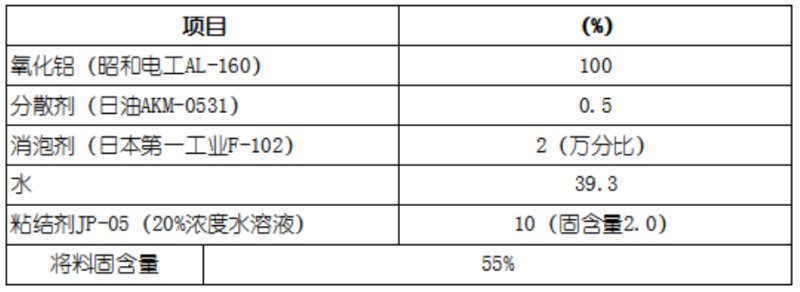

【比較例】

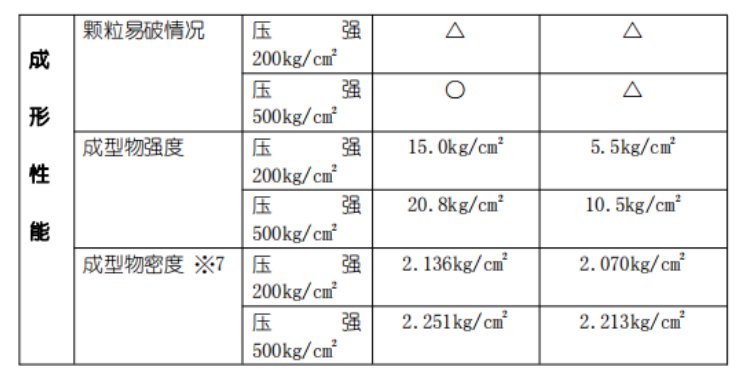

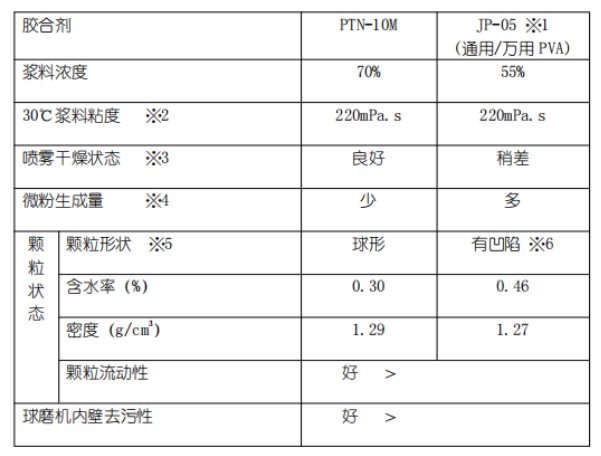

3、性能評(píng)估

1、聚合度 600 水解度 88 mol %

2 、使用B型旋轉(zhuǎn)粘度計(jì)(20rpm)

3 、PTN的噴霎干燥溫度，請(qǐng)?jiān)O(shè)置在170-190℃C之間，比通用PVA的溫度低

4、根據(jù)旋風(fēng)分離器捕集量判定

5 、請(qǐng)參照第四頁顆粒的破損情況

6 、濃度增加會(huì)增加凹陷發(fā)生的情況

7、 請(qǐng)比較作為相對(duì)值，因?yàn)檫@不是一個(gè)真正的密度。

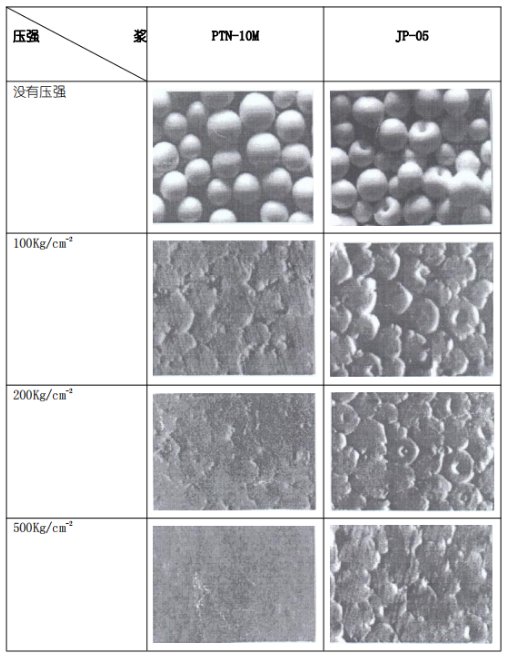

【照片】顆粒的破損程度

推薦用途:陶瓷噴霧造粒將料制備、磁性材料用粘結(jié)劑、先進(jìn)陶瓷干壓成型的粘結(jié)劑等等
